아연 도금 냄비에서 아연 슬래그의 금속 샘플의 제조 및 미세 구조 분석- Trojan (Suzhou) material technology Co., Ltd.

아연 도금 냄비에서 아연 슬래그의 금속 샘플의 제조 및 미세 구조 분석

07-04-2025

아연 도금은 미적 및 방지 효과를 달성하기 위해 금속, 합금 또는 기타 물질의 표면에 아연 층을 퇴적하는 표면 처리 기술을 말합니다.

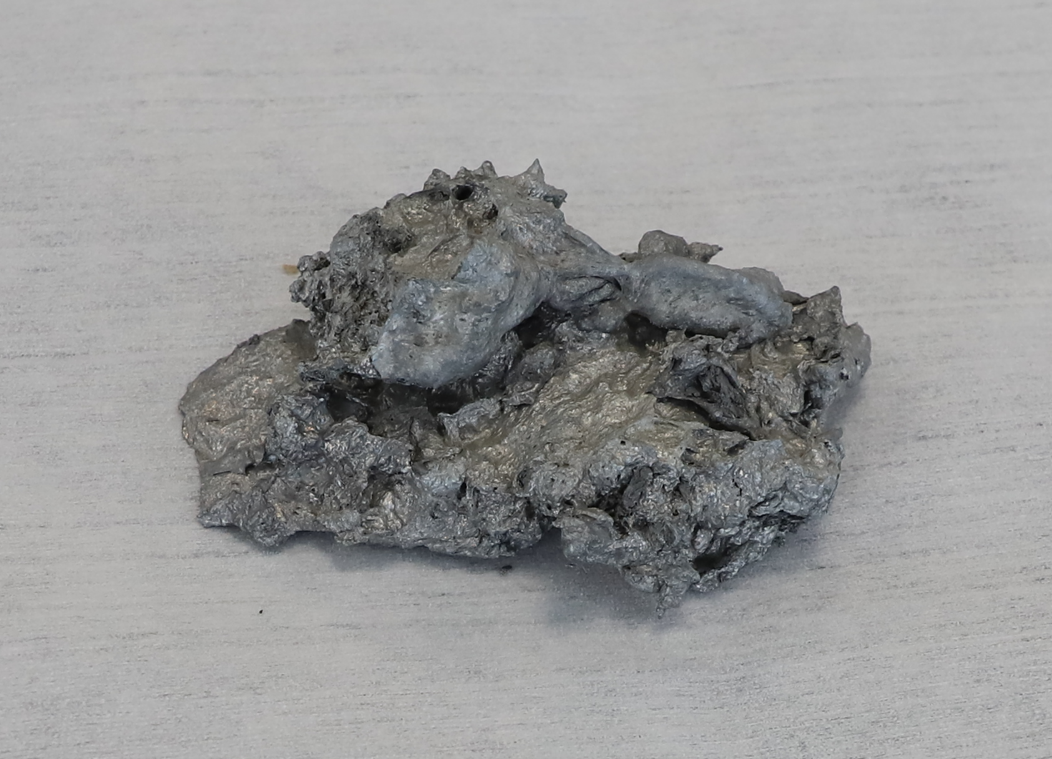

채택 된 주요 방법은 핫 아연 도금입니다. 아연 도금 층은 대기 부식에 대한 저항성이 우수하며 실온에서 표면에 보호 필름을 쉽게 형성 할 수 있습니다. 따라서 아연의 가장 큰 적용은 아연 도금 산업에 있으며 자동차, 건축, 선박 및 조명 산업 등에 널리 사용됩니다. 초 미세 아연 가루는 아연이 풍부한 코팅 및 기타 고성능 방지 방지 및 환경 친화적 인 코팅의 주요 원료로 사용될 수 있으며 대형 철강 구조, 선박 및 기타 산업에 넓게 적용됩니다. 이제, 아연 도금 냄비로부터 잔류 아연 슬래그 (90% Zn, 7% AL, 2% mg, 0.5% Fe)는 금속 샘플 준비에 적용된다.

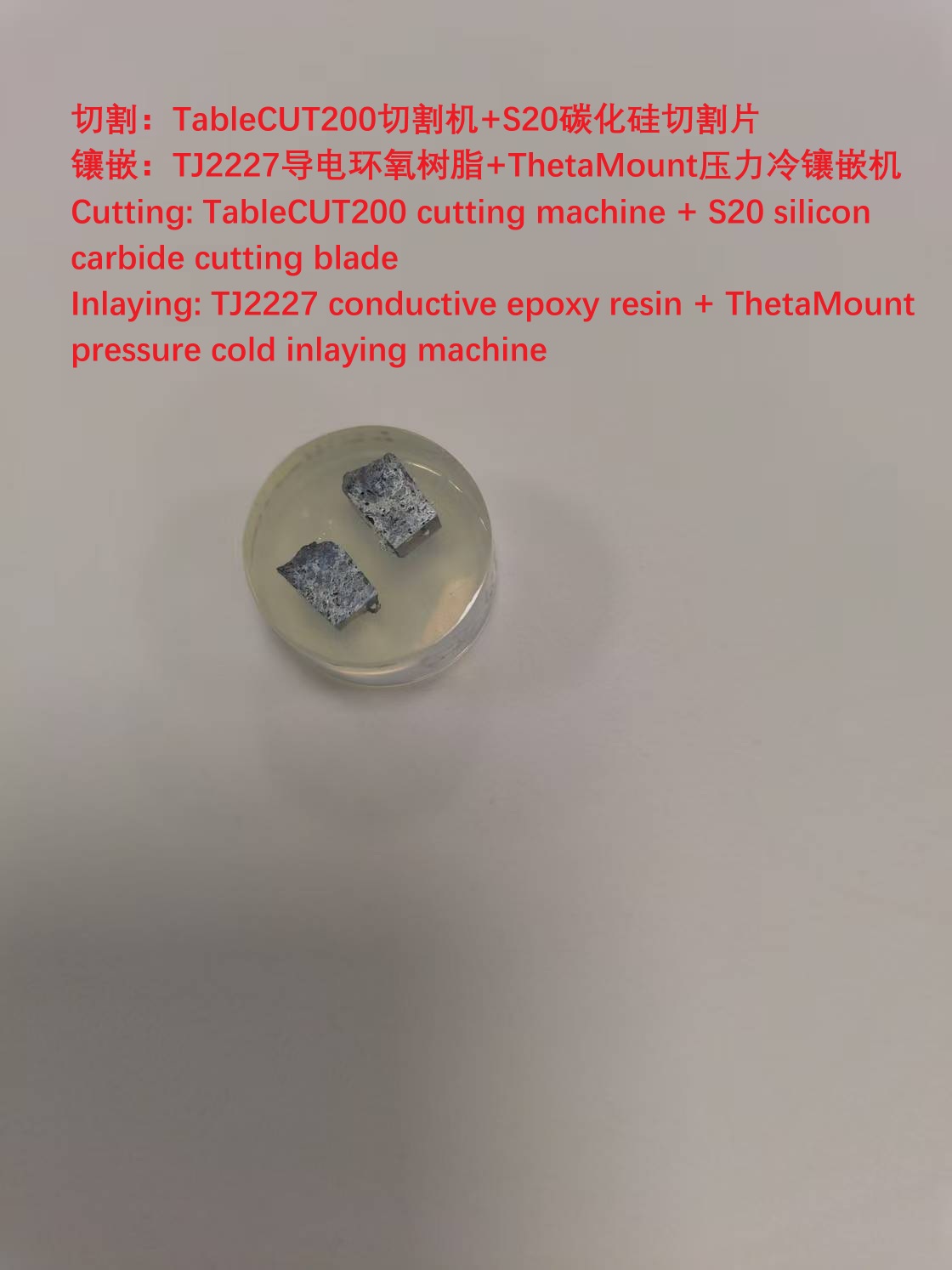

먼저, 식탁보 200 절단 기계와 S20 실리콘 카바이드 절단 블레이드를 사용하여 절단 된 다음 TJ2227 전도성 에폭시 수지 및 thetamount 압력 콜드 임베딩 기계를 사용하여 내장됩니다. 그런 다음 Alpha610 자동 연삭 및 연마기에서 처리됩니다.

1. 실리콘 카바이드 사포 P800/P1200/P2000으로 평면 연삭

2. SC Polishing Cloth 3 Micron Diamond Polishing Liquid와의 거친 연마

3. ET 연마 천으로 최종 연마 1 마이크론 알루미늄 산화물 연마 액체

에칭 제는 염화 제 2 철 하이드로 클로르산 수용액 (희석)이다.

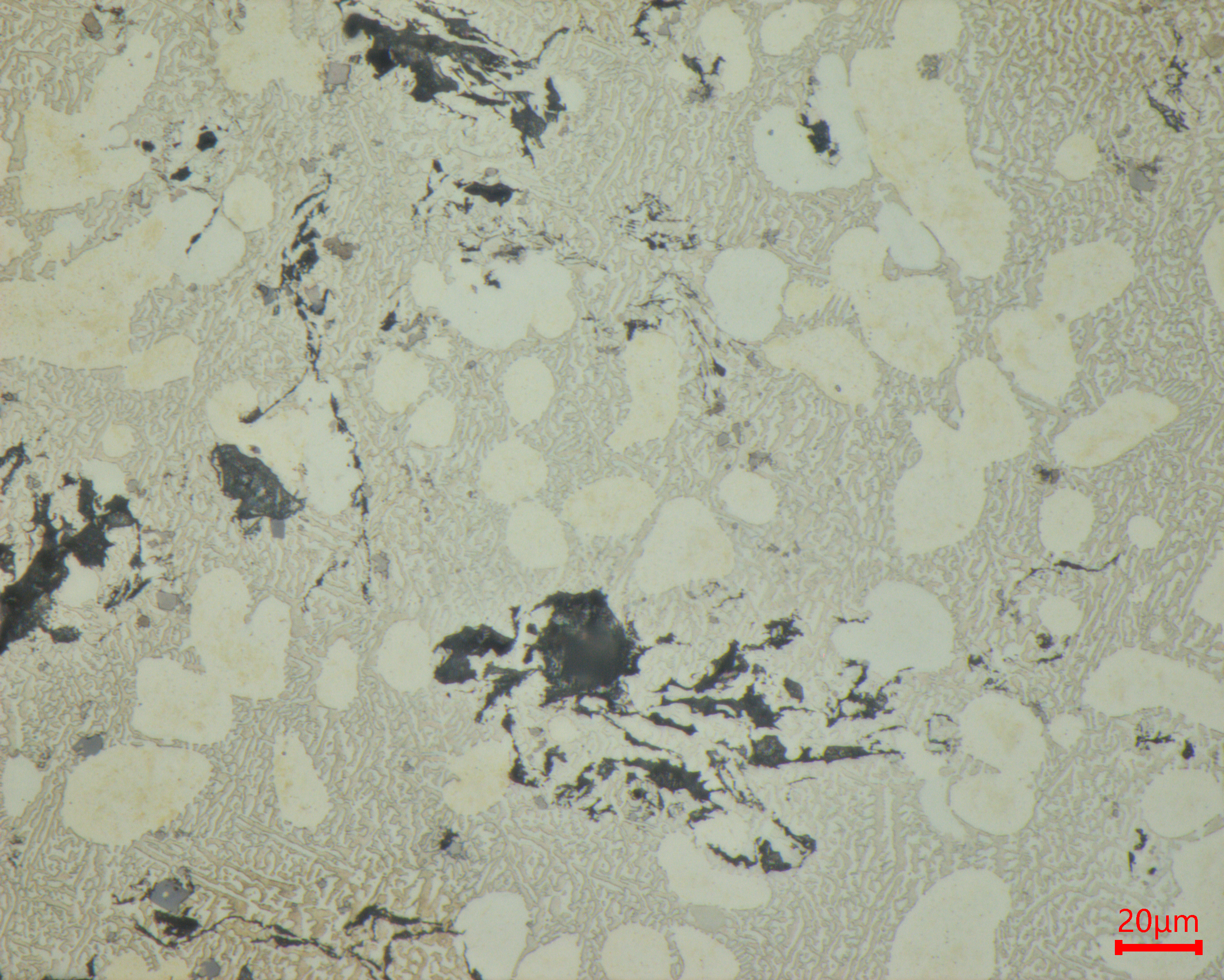

금속 조화 구조의 관찰은 MN80 금속성 현미경을 사용하여 수행된다. 금속 구조는 흰색 크고 작은 섬 모양의 수지상 Zn (Al) 고체 용액 공허 혼합물, 회색 작은 블록은 Alfe 화합물이며, 검은 느슨한 모공이 있습니다. 이것은 불균일 한 가열로 인해 아연 슬래그가 단단히 결합되지 않았 음을 나타냅니다 .
