Rockwell 대 Brinell 대 Vickers: 어떤 경도 테스트가 가장 좋습니까?

모든 들여쓰기 판독 뒤에 숨은 물리학

재료 인증서의 모든 경도 번호는 단일 기계적 이벤트로 추적됩니다. 즉, 제어된 하중 하에서 단단한 인덴터가 표면에 압착되고 영구 변형에 대한 재료의 저항이 값으로 변환됩니다. 이 값은 하중, 인덴터 형상, 체류 시간 및 측정 기술이 모두 알려진 표준에 따라 유지되는 경우에만 의미가 있습니다. 이것이 바로 핵심 규율입니다. 금속 조직 경도 테스트 여기서 목표는 단순히 숫자를 생성하는 것이 아니라 다른 실험실, 다른 근무조 또는 다른 국가가 엄격한 허용 범위 내에서 재현할 수 있는 숫자를 생성하는 것입니다.

미세 구조 수준에서 경도는 항복 강도, 가공 경화 거동 및 경우에 따라 내마모성과 같은 여러 기본 기계적 특성을 대표합니다. 마텐자이트강과 어닐링된 알루미늄 합금은 동일한 압자에 완전히 다른 방식으로 반응하므로 모든 재료, 두께 및 표면 상태를 동일하게 다룰 수 있는 단일 테스트 방법은 없습니다. 올바른 방법을 선택하고 올바르게 실행하는 것은 방어 가능한 품질 기록과 정확해 보이지만 실제 추적 가능성이 없는 숫자를 구분하는 기준입니다.

3 일반적인 산업 분야에서 사용되는 1차 압입 방법

0.1-3000 모든 규모에 걸쳐 일반적으로 적용되는 하중 범위(kgf)

2 대부분의 최신 테스터에 사용되는 로드 단계: 사전 로드 및 주요 로드

애플리케이션 시퀀스 로드가 결과를 변경하는 이유

로드 응용 프로그램은 단일 푸시가 아닙니다. 대부분의 최신 시험기에서는 먼저 작은 예비 하중 하에서 압자가 표면과 접촉하게 되는데, 이는 압자를 안착시키고 측정에서 표면 불규칙성을 제거합니다. 그런 다음 주요 부하는 제어된 속도로 적용되고 지정된 체류 기간 동안 유지되며 정의된 순서에 따라 해제됩니다. 이 시퀀스를 서두르거나 정지 중에 진동이 프레임을 방해하는 것은 경도 실험실에서 산란의 가장 일반적인 원인 중 하나이며 종종 인덴터 자체에서 발생하는 오류보다 더 큽니다.

지속적인 하중을 받으면 재료가 약간 변형되기 때문에 체류 시간이 중요합니다. 너무 짧은 기간 동안 수행된 테스트는 인위적으로 높은 값을 나타낼 수 있는 반면, 부드럽거나 코팅된 재료에 대한 과도한 지속 시간은 조사 중인 벌크 특성을 더 이상 나타내지 않는 판독값을 생성할 수 있습니다. 문서화된 허용 오차에 따라 로드 속도, 체류 시간 및 언로드 속도를 제어하면 다양한 테스터의 결과를 자신있게 비교할 수 있습니다.

일반적인 규모의 대표적인 부하 범위

로크웰 경도 시험기: 직접 깊이 측정을 통한 속도 향상

록웰 방법은 광학 측정을 완전히 건너뜁니다. 들여쓰기의 크기를 측정하는 대신, 로크웰 경도 시험기 작은 예비 하중을 적용하고, 깊이 판독값을 0으로 설정하고, 주요 하중을 적용한 다음 다시 예비 하중을 풀고 압입 깊이의 차이를 읽습니다. 이러한 깊이 차이는 기계 디스플레이의 경도 수치로 직접 변환됩니다. 이것이 바로 록웰 테스트가 생산 환경에서 세 가지 방법 중 가장 빠른 이유입니다.

스케일 선택은 압자 유형과 하중 조합에 따라 달라집니다. 150kgf의 주요 하중을 받는 다이아몬드 콘 압자는 경화강에 일반적으로 사용되는 반면, 100kgf의 하중을 받는 경화된 강철 볼 압자는 어닐링된 강철, 황동 또는 알루미늄 합금과 같은 부드러운 금속에 적합합니다. 작업자가 광학 이미지를 해석하지 않고도 결과가 즉시 판독되므로 록웰 테스트는 입고 재료 검사, 열처리 검증 및 작업자 간의 일관성이 원시 정밀도만큼 중요한 대량 생산 검사에 매우 적합합니다.

트레이드 오프는 표면 상태에 대한 민감도입니다. 이 방법은 면적보다는 깊이에 의존하기 때문에 적절한 보정 계수와 최소 두께 지침을 따르지 않으면 거친 표면, 얇은 부분 또는 곡선 부분으로 인해 판독값이 왜곡될 수 있습니다.

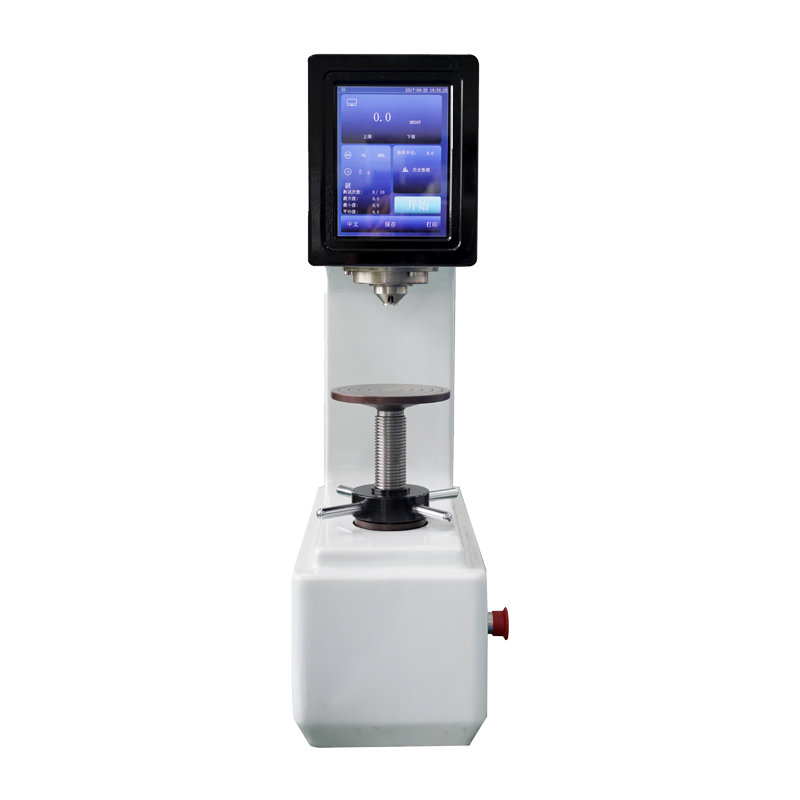

rockwell hardness testers with digital depth readout

브리넬 경도 시험기: 거친 미세 구조 전반의 경도 평균화

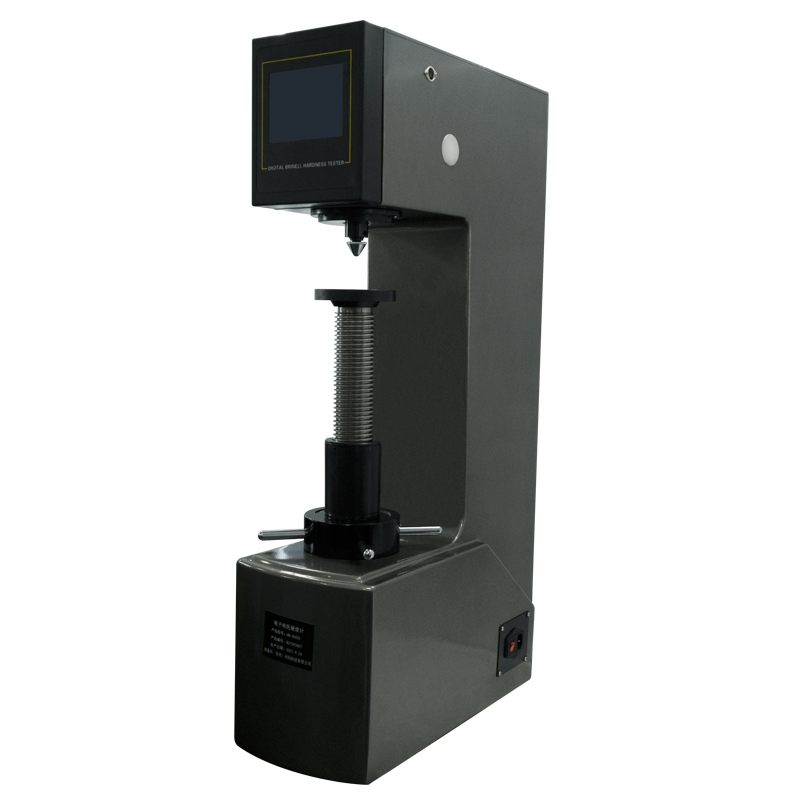

brinell hardness testers for large indentation testing

록웰이 깊이를 읽는 곳, 브리넬 경도 시험기 경화된 강철 또는 텅스텐 카바이드 볼을 무거운 하중 하에서 표면에 누르고 설정된 체류 기간 동안 유지한 다음 확대하여 결과 압흔의 직경을 측정합니다. 압입이 입자 크기에 비해 크기 때문에 브리넬 테스트는 거칠거나 불균일한 미세 구조 전체에 걸쳐 효과적으로 평균을 내며, 이는 국부적인 입자 경계 또는 함유물이 더 작은 압흔을 왜곡할 수 있는 주조, 단조 및 재료에 선호되는 방법입니다.

브리넬 테스트의 하중은 일반적으로 직경이 수 밀리미터인 볼을 통해 적용되는 수백 ~ 3,000kgf입니다. 정확한 직경 측정에는 여전히 보정된 현미경이나 디지털 측정 시스템이 필요하지만 이로 인해 많은 경우 육안으로 볼 수 있을 만큼 큰 들여쓰기가 생성됩니다. 스케일은 고도로 국부적인 판독값보다 벌크 경도 값이 더 의미가 있는 두꺼운 단면, 가공되지 않은 재료 및 열처리된 부품에 잘 맞습니다.

압흔이 크기 때문에 브리넬 테스트는 일반적으로 얇은 부품, 코팅된 표면 또는 눈에 띄는 표시가 허용되지 않는 완성된 구성 요소에 적합하지 않으며, 이는 다른 두 가지 방법이 대신합니다.

비커스 및 Micro-비커스 경도 시험기: 미세 구조 규모의 정밀도

비커스 및 마이크로 비커스 경도 시험기 하중에 관계없이 작은 정사각형 압입을 생성하는 피라미드형 다이아몬드 압자를 사용합니다. 이는 배율 하에서 두 대각선으로 광학적으로 측정됩니다. 매크로 비커스 하중부터 1kgf 미만의 마이크로 하중까지 전체 하중 범위에 걸쳐 동일한 인덴터 형상이 사용되기 때문에 이 방법은 벌크 재료 테스트부터 개별 입자, 용접 열 영향 영역 및 1밀리미터 두께의 코팅 단면까지 깔끔하게 확장됩니다.

마이크로 비커스 testing in particular is the method of choice for case-hardened layers, nitrided surfaces, plated coatings, and hardness gradient mapping across a polished cross-section. Because the indentation size can be kept extremely small, a single sample can carry dozens of individual readings without the indentations overlapping or interfering with each other, allowing a full hardness profile to be built from surface to core.

정밀도는 속도와 시료 준비를 희생하면서 발생합니다. 정확한 대각선 측정에는 잘 연마된 평평한 표면과 숙련된 작업자 또는 보정된 이미지 분석 시스템이 필요합니다. 작은 초점이나 조명 오류라도 보고된 경도를 변경할 만큼 측정된 대각선을 이동할 수 있기 때문입니다.

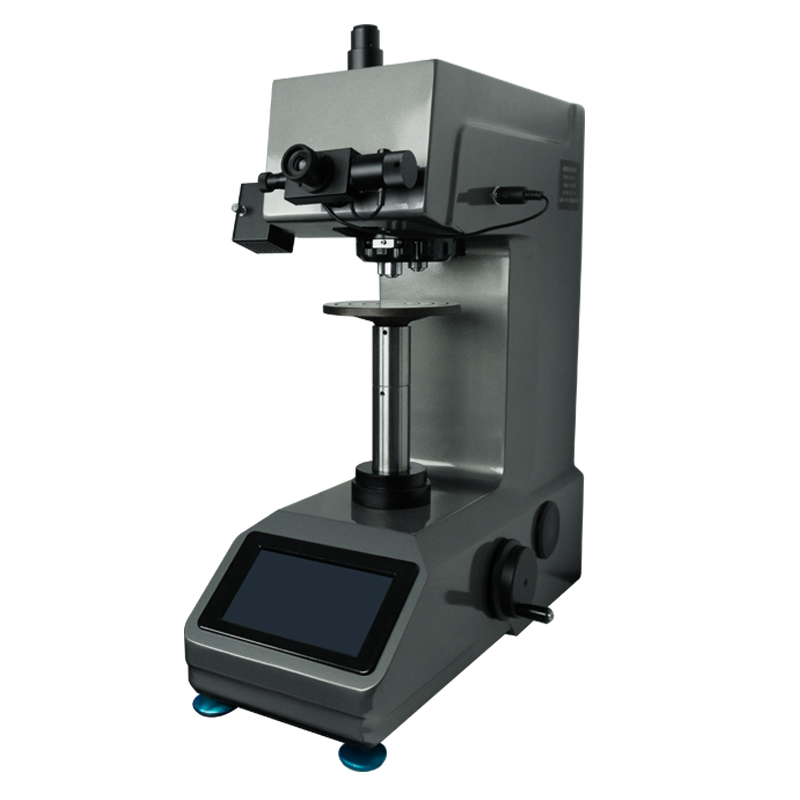

vickers and micro-vickers hardness testers with optical measurement

세 가지 방법을 나란히 비교

단일 척도는 보편적으로 정확하지 않습니다. 아래 표에는 일반적으로 특정 부품이나 재료에 어떤 방법을 사용할지 결정하는 실질적인 차이점이 요약되어 있습니다.

속성	Rockwell	브리넬	비커스 / 마이크로 비커스
압자 유형	다이아몬드 콘 또는 강철 공	강철 또는 탄화물 볼	다이아몬드 피라미드
측정기준	깊이 차이	압입 직경	들여쓰기 대각선
일반적인 부하 범위	60-150kgf	500-3000kgf	0.1-50kgf
다음에 가장 적합합니다.	생산 라인 점검	주물 및 거친 곡물 원료	코팅 및 얇은 섹션
운영자 의존성	낮음	보통	더 높음

5가지 작동 요소에 대한 방법 비교

Rockwell 브리넬 Vickers

신뢰할 수 있는 결과를 유지하는 교정 및 재료 테스트 표준

경도 시험기는 마지막 검증만큼만 신뢰할 수 있습니다. 알려지고 추적 가능한 경도 값이 있는 인증된 참조 블록은 정기적으로 테스터의 정확성을 확인하는 데 사용되며, 테스터의 판독값과 블록의 인증된 값 사이의 편차는 시간이 지남에 따라 기록됩니다. 국제적으로 인정받는 재료 테스트 표준은 이러한 편차에 대한 허용 범위, 검증 빈도 및 규제 또는 감사 작업을 위해 테스터를 계속 사용하는 데 필요한 문서를 정의합니다.

드리프트는 갑작스러운 경우가 거의 없습니다. 인덴터가 마모되거나, 로드 셀이 노후되거나, 광학 측정 시스템이 교정에서 약간 벗어나면서 점차적으로 증가하는 경향이 있습니다. 단일 통과 또는 실패 결과에 의존하는 대신 연속적인 검증 주기에 걸쳐 편차를 추적하면 유지 관리가 필요하다는 경고를 훨씬 더 일찍 제공합니다.

일관된 교정 원칙을 통해 한 기계에서 측정된 경도 값을 몇 달 간격으로 다른 건물의 다른 기계에서도 신뢰할 수 있습니다.

검증 주기 전반에 걸쳐 참조 블록과의 편차

귀하의 응용 분야에 적합한 경도 테스트 방법 선택

방법 선택은 일반적으로 미세 구조가 얼마나 거칠거나 균일한지, 테스트 중인 단면이 얼마나 얇거나 코팅되었는지, 교대당 검사해야 하는 부품 수의 세 가지 질문으로 요약됩니다. 간단한 결정 경로는 대부분의 실제 사례를 다룹니다.

방법 선택 흐름

정밀도 요구 사항이 충족되면 처리량이 결정적인 요소가 되는 경우가 많습니다. Rockwell 테스트는 일반적으로 깊이 판독이 자동이기 때문에 시간당 가장 많은 수의 부품을 처리하고, Vickers 및 micro-Vickers는 샘플당 필요한 압입 수에 따라 중간에 속하며, Brinell은 일반적으로 광학 직경 측정 및 더 큰 압입으로 인해 가장 느립니다.

방법별 일반적인 상대 처리량
