3 세대 반도체 전력 장치는 주로 실리콘 카바이드 (SIC) 및 GAN (Gallium Nitride)와 같은 광역 GAP 반도체 재료를 기반으로하며 전통적인 실리콘 기반 장치와 비교하여 대형 대역 갭 폭, 고출 전기장 강도 및 빠른 전자 포화 드리프트 속도와 같은 상당한 이점이 있습니다. 이러한 특성을 통해 3 세대 반도체 전력 장치는 고온, 고전압 및 고주파수와 같은 극한 조건에서 안정적으로 작동하며 전력 밀도가 높고, 상태 손실 및 스위칭 손실이 더 낮아서 에너지 변환 효율을 효과적으로 향상시킬 수 있습니다. 따라서 새로운 에너지 차량, 태양 광 발전, 5G 통신 및 철도 운송과 같은 분야에서 널리 사용되어 에너지 변환과 고급 제조 산업의 개발을 주도하는 핵심 구성 요소가되며 에너지 절약 및 산업 업그레이드를 달성하는 데 큰 중요합니다.

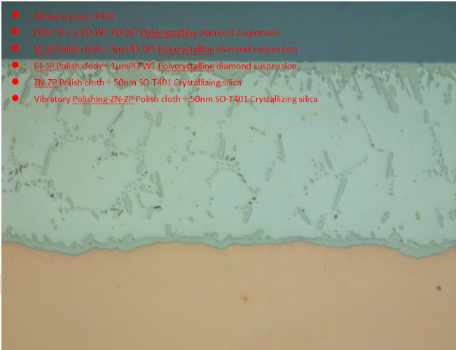

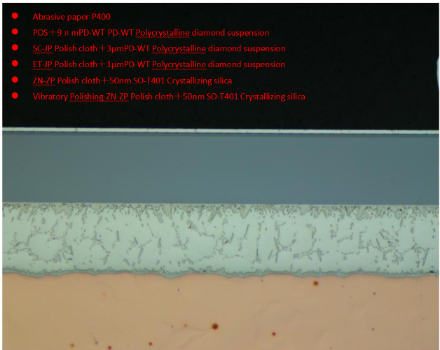

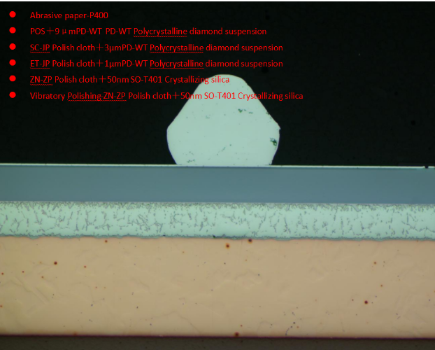

3 세대 반도체 전력 장치의 연구 및 생산에서, 인터페이스 금속 화합물 (IMC) 층의 성능은 장치의 신뢰성과 안정성에 중요한 역할을한다. ESD (Electron Backscatter Diffraction) 기술은 재료 미세 구조 분석의 강력한 수단으로서 IMC 층의 결정 학적 정보, 배향 분포 및 위상 구성을 깊이 분석 할 수 있습니다. 그러나 고품질 EBSD 데이터를 얻으려면 샘플 준비가 중요한 전제 조건입니다. 다음은 금속 샘플 준비 참조 방법.
