CT-250S/CT-250V 커터
CT-250S/CT-250V는 안전 및 환경 보호 원칙에 따라 설계 및 제조된 탁상용 금속 절단기입니다. 재료의 금속 그래픽 및 암석 구조를 관찰하기 위해 다양한 금속 및 비금속...
한 왕조는 고대 중국 청동거울 공예의 황금시대를 열었습니다. 거울은 주로 납, 주석, 구리의 삼원 합금으로 주조되었으며, 일반적인 비율은 대략 14:5:1입니다. 납은 용융된 합금의 유동성을 향상시켜 선명한 장식 패턴, 안정적인 성형 및 대량 생산을 가능하게 합니다. 이는 한 금속 기술의 놀라운 성과입니다.

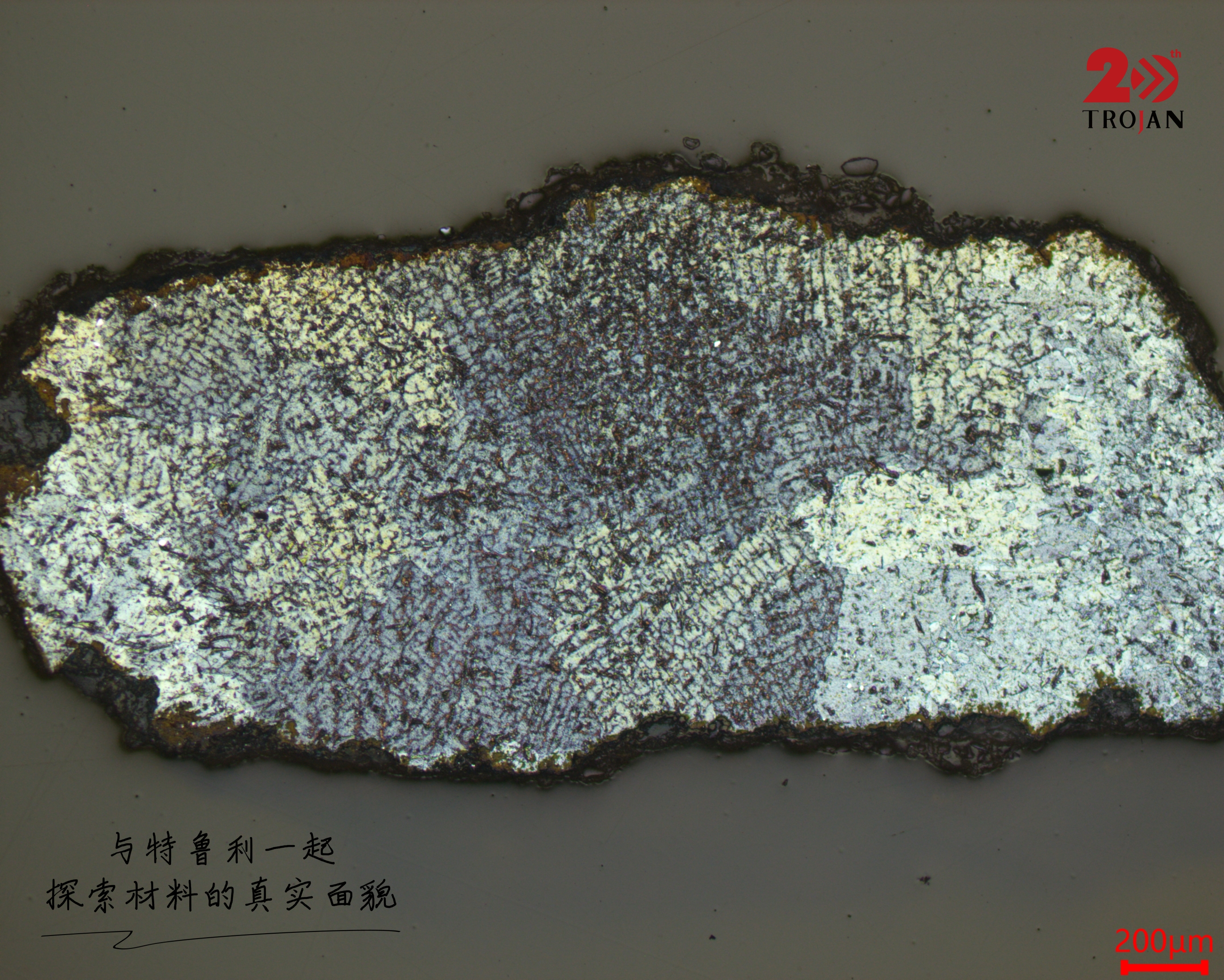

그림 1: 한 청동 거울 샘플 준비의 초기 개요.
금속학적 과제
지하에서 수천 년이 지나면 이 청동 거울은 다공성, 분리 및 부식층을 형성합니다. 이러한 독특한 미세 구조는 문화 유물의 금속 조직학적 샘플 준비에 큰 어려움을 야기합니다.
Han 청동거울 금속학의 주요 과제: 표본 전체에 걸쳐 경도가 고르지 않습니다. 흘리기 쉬운 리드 단계. 연삭하면 쉽게 긁힘이나 표면 변형이 발생합니다. 느슨하게 결합된 부식층은 연마 중에 벗겨지는 경향이 있어 원래 주조 미세 구조의 관찰을 왜곡하는 잘못된 특징을 생성합니다.

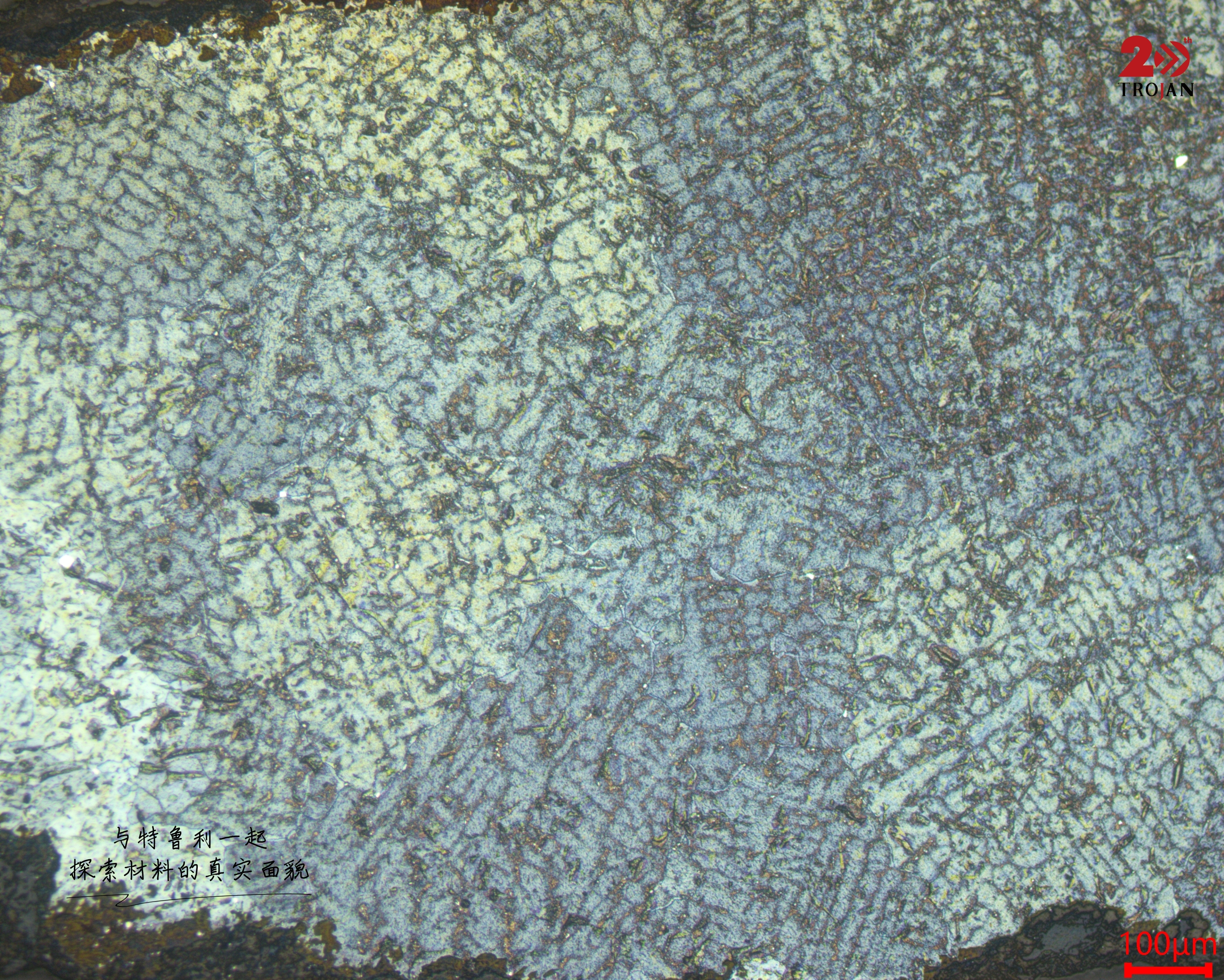

그림 2: 다공성 및 구조적 특성을 보여주는 상세 보기.
진정한 워크플로우 솔루션
Truly는 이러한 어려움을 해결하기 위해 완전한 작업 흐름을 개발했습니다.
- Table-CUT200 자동정밀절단 열 손상을 최소화
- 등급이 매겨진 연마지를 사용하여 순차적으로 연삭(필요에 따라 파라핀을 적용할 수 있음)
- ThetaVAC-2 진공 함침은 불규칙한 기공을 채워 우수한 금속 조직 이미징을 달성합니다.
- 다이아몬드 연마 현탁액과 실리카 최종 연마로 미세한 스크래치 및 표면 변형 제거
- 다공성 부위의 초음파 세척

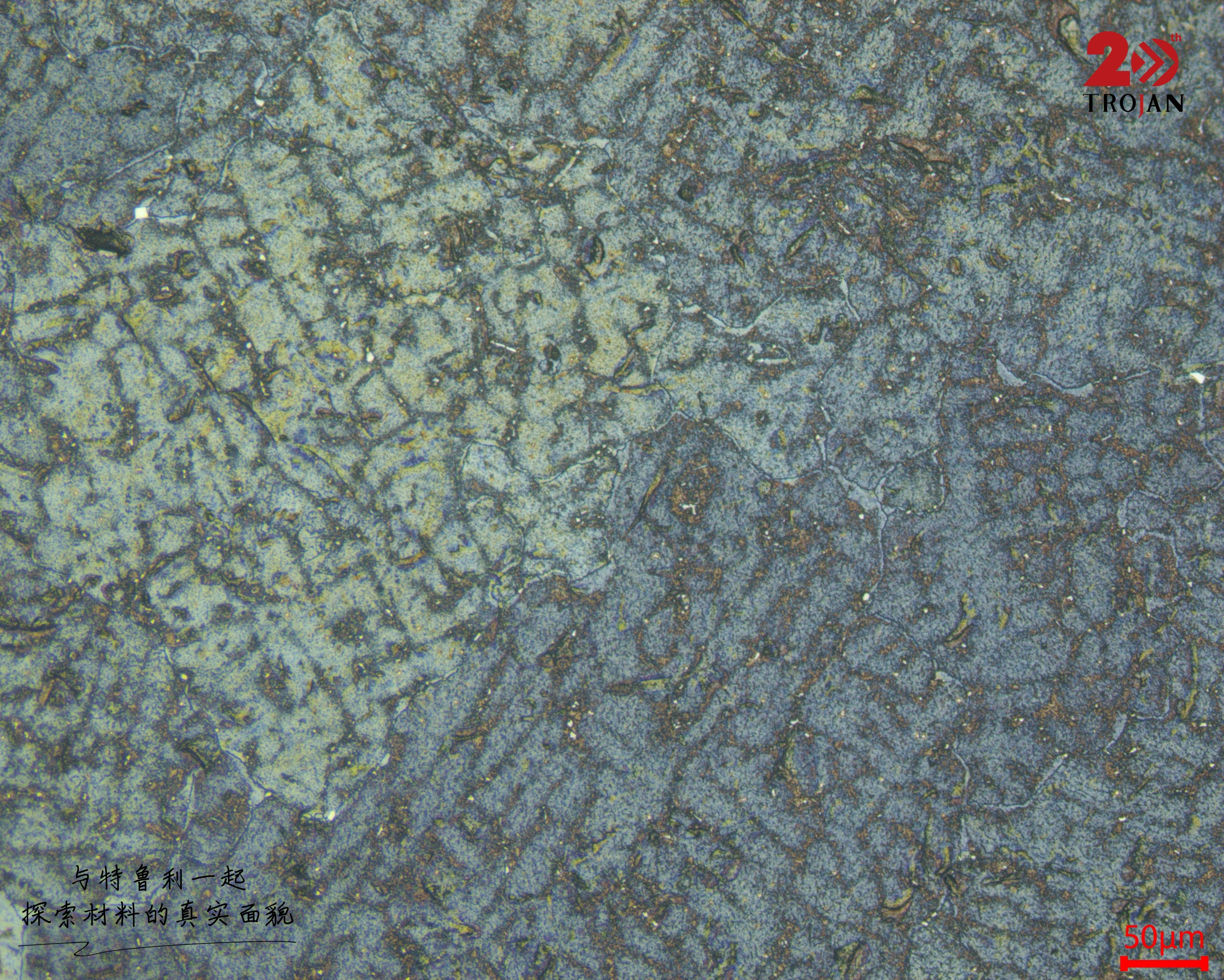

그림 3: 특수 준비 워크플로를 구현한 후의 미세 구조.
이 워크플로우는 원래의 미세 구조를 그대로 보존하고 한 청동거울의 주조 기술을 정확하게 드러내며 문화유산 연구를 위한 신뢰할 수 있는 데이터를 제공합니다.
권장 준비 매개변수
- 연삭: MET-SP P800–2500
- 거친 연마: SC 0.05μm 슈퍼
- 최종 연마: ZN 0.05μm 439

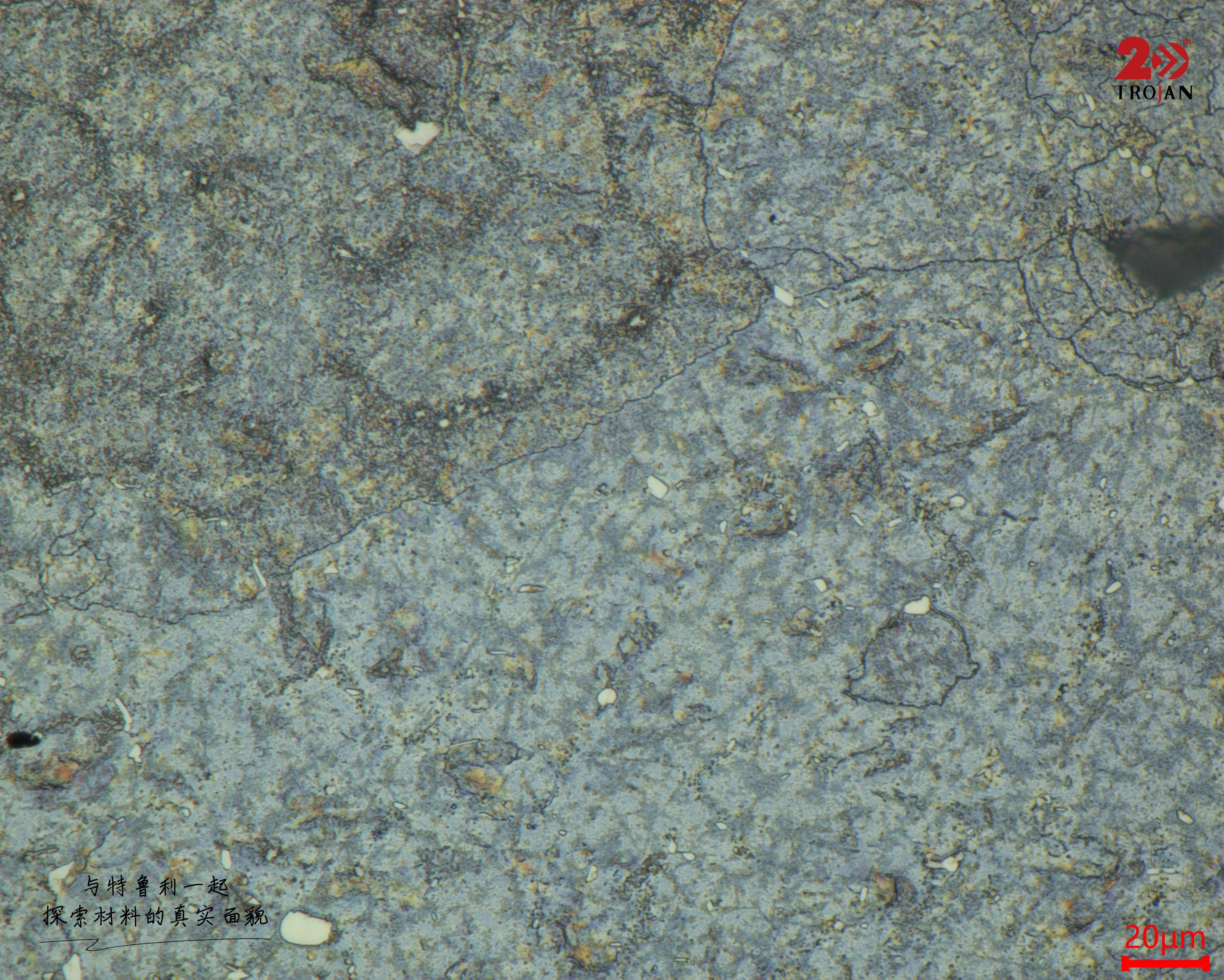

그림 4: 보존된 단계를 보여주는 고배율 최종 결과.
