정밀 절단이 야금학적 구조적 무결성을 유지하는 방법

정확성 대 정밀도: 절편에서 구별이 중요한 이유

야금학적 샘플 준비에서 정확도와 정밀도는 종종 동일한 의미인 것처럼 사용되지만 절단의 두 가지 다른 품질을 설명합니다. 정확도는 단면이 용접 중심선이나 코팅 경계와 같은 참조 형상을 기준으로 의도한 관심 평면과 얼마나 밀접하게 일치하는지를 나타냅니다. 정밀도는 동일한 설정에서 처리된 수십 또는 수백 개의 표본에 걸쳐 해당 결과가 얼마나 반복 가능한지를 나타냅니다. 실험실에서는 정확하지 않으면서도 정밀할 수 있으며, 매번 잘못된 각도로 지속적으로 절단할 수 있으며, 통계적 공정 제어에 필요한 반복성은 부족하지만 단일 샘플에서는 정확할 수 있습니다.

이러한 구별은 절단이 재료 성능을 판단하는 데 사용되는 순간 매우 중요해집니다. 의도한 평면에서 1밀리미터라도 벗어난 단면은 입자 구조, 함유물 밀도 또는 케이스 깊이 측정을 잘못 나타낼 수 있습니다. 정확성과 정밀도를 하나의 결합된 목표로 다루는 실험실에서는 일반적으로 절단 동작만 중심으로 하기보다는 고정 장치, 블레이드 선택 및 피드 제어를 중심으로 절편 작업 흐름을 구축합니다. 이 기사의 나머지 부분에서는 절단 중에 발생하는 인위적인 손상으로부터 미세 구조를 보호하면서 두 품질을 모두 그대로 유지하는 기계적 및 절차적 선택을 통해 작업합니다.

실패한 배치 문제를 해결할 때 두 가지 특성을 분리하는 것도 도움이 됩니다. 측정값이 동일한 방향으로 일관되게 벗어나면 일반적으로 문제는 정확도이며, 잘못 설정된 참조 모서리 또는 부품 도면에 대해 확인되지 않은 고정 장치로 추적되는 경우가 많습니다. 측정값이 한 샘플에서 다음 샘플로 예측할 수 없이 분산되는 경우 문제는 일반적으로 정밀도이며 기계적 느슨함, 일관되지 않은 클램핑 압력 또는 절단 사이에 작업자가 작은 수동 조정을 하는 경향이 있습니다. 장비 설정을 변경하기 전에 결함이 어떤 범주에 속하는지 진단하면 각각에 대한 시정 조치가 다르기 때문에 상당한 시간이 절약됩니다.

절단 중에 구조적 무결성이 손상되는 이유

모든 연마 절단은 절단면 바로 아래에 있는 재료에 약간의 교란을 일으킵니다. 문제는 교란이 발생하는지 여부가 아니라 그것이 얼마나 멀리 확장되고 야금학자가 실제로 조사하려는 영역에 도달하는지 여부입니다. 제대로 제어되지 않은 절편에서 나타나는 손상의 대부분은 마찰 가열, 절단력으로 인한 기계적 변형, 진동으로 인한 미세 균열 등 세 가지 메커니즘으로 설명됩니다.

마찰 가열은 템퍼링을 변경하고, 열에 민감한 합금의 상 변형을 일으키거나, 절단 가장자리에 눈에 띄는 연소선을 생성할 만큼 국지적 온도를 높입니다.
기계적 변형은 표면 결을 번지게 하고 가장자리를 둥글게 하며 코팅과 기판 사이의 실제 경계를 가릴 수 있습니다.
불균형한 휠이나 느슨하게 고정된 시편의 진동으로 인해 나중에 현미경 아래에서 잘못된 특징으로 나타나는 채터링 표시가 생성됩니다.

이러한 효과는 누적되므로 작은 비효율성이 복합적으로 발생합니다. 주어진 경도에 비해 휠이 약간 너무 공격적이며 냉각수 흐름이 충분하지 않으면 절단 속도가 느려지는 것이 아닙니다. 분석가가 관찰하려는 미세 구조를 적극적으로 다시 작성합니다. 워크플로 초기에 이를 인식하는 것은 유효한 결론을 뒷받침하는 섹션과 보고서에 조용히 오류를 도입하는 섹션을 구분하는 것입니다.

실질적인 문제는 추가 준비 없이는 절단으로 인한 손상이 항상 눈에 띄지 않는다는 것입니다. 표면 아래 숨겨진 번 라인은 거친 연삭 후에도 살아남을 수 있으며 미세 연마 후에만 나타납니다. 이 시점에서 샘플은 이미 상당한 준비 시간을 소비했습니다. 이러한 이유로 많은 실험실에서는 결함이 다운스트림에서 발견된 이후가 아니라 고정된 일정에 따라 휠 마모, 냉각수 상태 및 공급 설정을 검토하면서 절단 매개변수를 별도의 업스트림 단계가 아닌 품질 관리의 일부로 취급합니다.

Reliable의 핵심 구성요소 금속 조직 절단 장비

현대 금속 조직 절단 장비 드라이브 및 스핀들 어셈블리, 절삭유 공급 시스템, 고정 플랫폼 및 공급 제어 메커니즘 등 개별적으로 작동하지 않고 함께 작동해야 하는 4가지 하위 시스템을 중심으로 구축되었습니다. 다른 세 가지 하위 시스템이 잘 수행되더라도 한 하위 시스템의 약점은 완성된 섹션에서 손상으로 나타납니다.

서브시스템	주요 역할	과소지정된 경우 일반적인 실패 모드
스핀들 및 드라이브	부하가 걸린 상태에서도 일정한 회전 속도를 유지합니다.	단단한 재료를 절단하는 동안 속도가 저하되어 열이 고르지 않게 발생합니다.
절삭유 공급	절단면에서 열과 마모성 잔해를 제거합니다.	국부적인 연소, 블레이드 로딩, 잔해 재침적
고정 플랫폼	고정되고 반복 가능한 위치에 시편을 고정합니다.	각도 드리프트, 부품 이동, 일관되지 않은 단면 평면
사료 제어	블레이드가 재료로 전진하는 속도를 조절합니다.	과도한 힘, 가장자리 변형, 휠 글레이징

새로운 절단 스테이션을 평가하는 실험실에서는 종종 스핀들 출력에만 초점을 맞추는데, 이는 합리적인 출발점이지만 불완전한 그림입니다. 약한 고정 플랫폼과 결합된 고출력 스핀들은 표본에 더 많은 진동을 전달합니다. 가장 내구성 있는 결과는 한 번에 하나씩 업그레이드하는 대신 4개의 하위 시스템을 일치하는 세트로 처리하는 것에서 비롯됩니다.

서비스 가능성은 초기 장비 선택 시 간과하기 쉽지만 매일 사용하면서 수년간 중요해지는 또 다른 요소입니다. 블레이드 가드, 냉각수 필터 및 구동 벨트는 서로 다른 속도로 마모되며 접근 가능한 서비스 지점으로 설계된 장비는 일상적인 유지 관리와 관련된 가동 중지 시간을 줄여줍니다. 여러 교대로 근무하는 실험실에서는 유지 관리 용이성이 최대 절단 속도의 점진적인 증가보다 총 처리량에 더 큰 영향을 미치는 경우가 많습니다. 이는 계획되지 않은 가동 중지 시간이 절단되는 샘플뿐만 아니라 대기열의 모든 샘플에 영향을 미치기 때문입니다.

Precision metallographic cutting machine in a laboratory setting

어떻게 정밀 금속 절단기 열 및 변형 제어

정의하는 특성 정밀 금속 절단기 이는 원시 절삭 속도가 아니라 재료 경도에 관계없이 좁고 반복 가능한 밴드 내에서 속도, 이송 속도 및 절삭유 공급을 유지하는 능력입니다. 이는 연마 절단 중 열 발생이 휠 속도, 하향 힘 및 접촉 시간 사이의 상호 작용에 따라 확장되고 단일 변수가 범위를 벗어나면 균형이 더 많은 열과 변형 쪽으로 이동하기 때문에 중요합니다.

세 가지 설계 특징은 이러한 균형을 유지하는 기계와 그렇지 않은 기계를 구분하는 경향이 있습니다.

블레이드가 복합재 또는 적층 샘플의 더 단단하거나 부드러운 영역을 만날 때 부하 변화를 보상하는 폐쇄 루프 속도 조절입니다.
파손 손상이 가장 흔한 절단 출구 근처에서 자동으로 접근 속도를 늦추는 프로그래밍 가능한 피드 프로파일입니다.
절삭 영역을 미세 구조 변화가 시작되는 온도 아래로 유지하는 플러드 또는 휠 통과 절삭유 공급.

같은 주에 연질 비철 합금과 경화 공구강을 혼합하여 작업하는 실험실의 경우 이러한 일관성은 최고 속도보다 더 중요합니다. 빠르게 절단하지만 좁은 경도 창 내에서만 잘 작동하는 기계는 작업자가 수동으로 보상해야 하므로 장비가 제거해야 했던 가변성을 다시 도입합니다.

냉각수 화학은 기계 자체의 기계적 특징과 함께 주목할 가치가 있습니다. 윤활은 잘 되지만 절폭에서 천천히 배출되는 냉각수는 열을 제거하기보다는 가둘 수 있는 반면, 자유롭게 흐르지만 윤활 특성이 부족한 냉각수는 휠 표면의 마찰을 증가시킵니다. 사용 중인 휠 유형에 냉각수 농도와 공급 압력을 일치시키고 휠을 변경할 때마다 일치 여부를 다시 확인하면 문서화된 설정이 아닌 비공식 습관으로 남겨지는 간격이 줄어듭니다.

선택 금속 조직 절단기 부속품 일관된 고정을 위해

잘 지정된 시스템이라도 지원이 부족하면 성능이 저하됩니다. 금속 조직 절단기 부속품 샘플 형상과 일치하지 않습니다. 고정 장치는 절단 중 부품 이동이 부정확하거나 반복 불가능한 평면으로 직접 변환되기 때문에 예방 가능한 절편 결함의 큰 부분을 차지합니다.

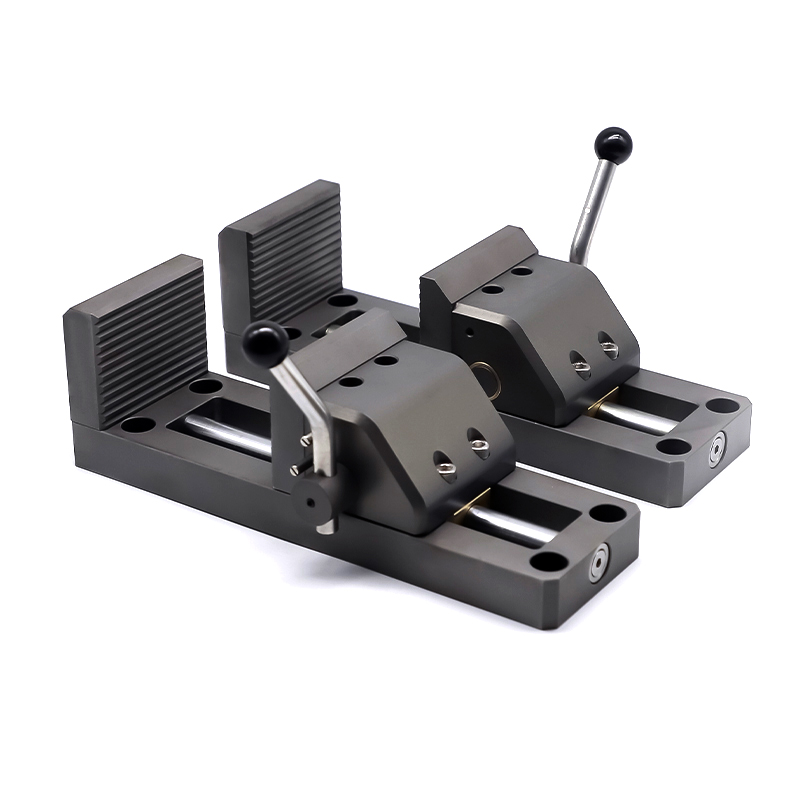

넓은 조 페이스를 갖춘 바이스 스타일 클램프는 더 큰 접촉 영역에 걸쳐 조임력을 분산시켜 불규칙하거나 각진 부품을 안전하게 고정하는 동시에 부드러운 합금에 대한 국부적인 파손 위험을 줄입니다. 앵글 고정 장치와 V-블록 홀더는 즉석 클램핑이 필요한 원통형 또는 이상한 모양의 시편에 대해 이 제어 기능을 확장합니다. 다양한 결합 경도 및 연마 입자 옵션을 포함한 휠 선택 액세서리를 사용하면 기본 장비를 변경하지 않고도 단일 기계를 훨씬 더 넓은 범위의 재료 경도에 맞출 수 있습니다.

Large vise-style fixture accessory for metallographic sectioning

많은 실험실에서 따르는 실제 규칙은 고정을 일회성 설정이 아닌 샘플별 결정으로 처리하는 것입니다. 새로운 부품 형상을 만들기 전에 고정구 적합성을 검토하는 데 몇 분이 더 걸리지만 클램핑 중 이동으로 인해 발생하는 재절삭 비율이 지속적으로 줄어듭니다.

주요 성능 차원에 걸쳐 연마 휠 유형 비교

연마 휠 선택은 절편 작업 흐름에서 열 발생, 가장자리 품질 및 비용에 동시에 영향을 미치는 몇 안 되는 결정 중 하나입니다. 아래 차트는 단일 공급업체 사양이 아닌 일반적인 실험실 경험을 기반으로 상대적 규모로 5가지 성능 차원에 걸쳐 4가지 일반적인 휠 범주를 비교합니다.

다이아몬드 결합 휠은 일반적으로 내마모성과 모서리 품질 측면에서 이점을 갖고 있으며, 이는 반복적인 재작업으로 처리량이 느려지는 경화 합금 및 세라믹에 적합합니다. 산화알루미늄 휠은 최대 가장자리 선명도보다 비용 효율성이 더 중요한 연강 및 일상적인 생산 절편 작업에 여전히 실용적인 선택입니다. 실리콘 카바이드 및 CBN 휠은 중간 위치를 차지하며 각각 범용 용도보다 특정 소재 제품군을 선호합니다.

휠 결합 경도는 위 차트에 표시된 것과 동일한 상충 관계와 상호 작용합니다. 더 단단한 결합제는 연마 입자를 더 오래 유지하여 휠 수명을 연장하지만 절단되는 재료가 해당 결합 등급에 비해 너무 부드러운 경우 무딘 입자가 새로운 절단 모서리를 노출시키기 위해 풀리지 않고 제자리에 남아 있기 때문에 윤이 날 수 있습니다. 더 부드러운 본드를 사용하면 입자가 더 쉽게 방출되어 휠 소비가 더 빨라지지만 더 부드러운 재료의 절단 표면을 날카롭게 유지합니다. 모든 작업을 단일 휠로 표준화하는 대신 소량의 접착 등급 재고를 보유하고 있는 실험실에서는 일반적으로 혼합 재료 작업 부하에서 열 관련 결함이 더 적습니다.

절삭 속도와 열 영향부 비교: 균형 이해

절삭 속도를 높이면 가공 시간이 단축되지만, 절삭유 흐름과 공급 속도를 조정하지 않으면 열 영향을 받는 부분의 깊이가 늘어나는 경향이 있습니다. 관계는 전체 속도 범위에 걸쳐 선형이 아닙니다. 대부분의 실험실에서는 낮은 속도에서 상대적으로 평탄한 반응을 관찰한 후 재료별 임계값을 초과하면 열 영향 깊이가 더 급격히 증가합니다.

실제적인 시사점은 민감한 합금에 대해 사용 가능한 최고 속도가 올바른 설정이 되는 경우가 거의 없다는 것입니다. 가장 일반적인 재료에 대해 이 곡선을 매핑하는 실험실은 변곡점 바로 아래의 작업 속도를 식별하여 열 영향 영역을 검사 영역으로 밀지 않고도 대부분의 시간 절약을 포착할 수 있습니다.

재료 경도 카테고리에 따른 이송 속도 및 변형

이송 속도는 과소평가하기 쉬운 방식으로 재료 경도와 상호 작용합니다. 연강 샘플에 깔끔한 절단을 생성하는 동일한 피드 설정은 더 부드럽고 연성인 합금에서 눈에 띄는 표면 변형을 생성할 수 있습니다. 이는 단순히 동일한 힘에서 재료가 깨끗하게 절단되기보다는 항복하기 때문입니다.

더 부드럽고 연성이 높은 재료는 일반적으로 번짐을 방지하기 위해 더 느린 이송과 더 가벼운 조임력이 필요한 반면, 더 단단한 합금은 더 빠른 이송을 허용하지만 열 축적에 더 세심한 주의를 기울여야 합니다. 모든 샘플에 단일 기본 설정을 적용하는 대신 경도 범주별로 피드를 조정하는 것은 실험실에서 수행할 수 있는 가장 비용 효율적인 변경 중 하나입니다.

일반적인 절편 결함 요약

결함	가능한 원인	일반적인 수정
절단 가장자리에 선을 태워서	속도 초과 또는 냉각수 부족	속도를 줄이고 냉각수 유량을 확인하세요
단면에 걸친 각도 드리프트	느슨하거나 일치하지 않는 고정물	더 넓은 조 또는 각도별 고정 장치로 전환
얼룩지거나 둥근 모서리	연성 재료에 대한 과도한 공급력	낮음er feed rate, reduce clamping pressure
채터마크	불균형한 휠 또는 진동	휠을 다시 맞추거나 교체하고 스핀들 베어링을 확인하세요.

샘플 선택부터 완성된 섹션까지 반복 가능한 작업 흐름

작업자와 교대근무 전반에 걸쳐 일관성은 각 단계에서 개별적인 판단에 의존하는 것이 아니라 매번 동일한 순서를 따르는 데서 비롯됩니다. 아래 흐름은 전체 생산 실행에서 절편 결과를 비교할 수 있도록 유지하기 위해 실험실에서 일반적으로 사용하는 순서를 간략하게 설명합니다.

휠 상태 및 대상 평면과의 편차를 포함하여 각 절단의 결과를 기록하면 루프가 닫히고 배치가 거부되기 전에 결과의 느린 드리프트를 식별할 수 있는 데이터 추적이 실험실에 제공됩니다.

이러한 종류의 기록 보관은 작업이 잘 진행되고 있을 때 추가 오버헤드처럼 느껴지는 경향이 있지만, 몇 달 후 고객이나 내부 감사에서 특정 섹션 배치가 이전 섹션과 다른 이유를 묻는 경우 실제 가치가 나타납니다. 휠 교체, 냉각수 보충 및 피드 조정에 대한 날짜가 기록된 로그를 사용하면 조사가 추측이 아닌 빠른 조회로 바뀌고 단일 컷 자체로는 표시되지 않는 느리고 점진적인 드리프트가 종종 드러납니다.
