스테인레스강과 티타늄의 효과적인 미세 구조 평가는 결정립 경계, 상 분포 및 결함을 드러내는 잘 실행된 에칭 공정에 의존합니다. 동안 야금 연삭 및 연마 손상 없는 경면 마감을 제공하며, 후속 화학적 공격은 제어된 용해를 통해 상을 구분합니다. 이 가이드는 특정 에칭제, 매크로 에칭 기술, 미세 구조 대비를 최대화하기 위한 단계별 문제 해결 등 두 재료 모두에 대해 실행 가능한 솔루션을 제공합니다.

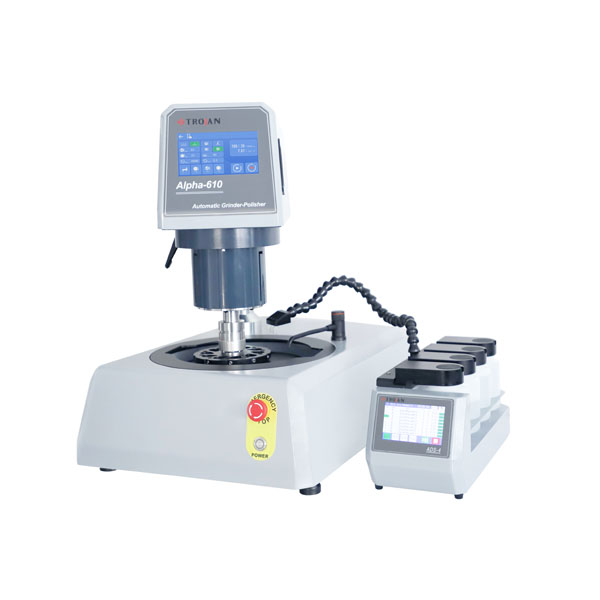

1. 분석 전 단계: 연삭 및 연마
신뢰할 수 있는 에칭 결과는 적절하게 준비된 표면에서 시작됩니다. 연삭은 절편 손상을 제거하는 반면, 연마는 미세 구조적 특징으로 잘못 해석될 수 있는 긁힘을 제거합니다. 스테인리스강과 티타늄의 경우 콜로이드 실리카나 알루미나 현탁액(0.05μm)을 사용한 최종 광택을 권장합니다. 부적절한 준비로 인해 허위 다공성, 금속 번짐, 연마 입자 잔류 등이 발생하며, 이 모두가 균일한 에칭을 방해합니다.
성공적인 준비를 위한 중요 지침:
- 거친 분쇄(120~320방) 중에 샘플당 15~30N의 힘을 가합니다.
- 연마재의 교차 오염을 방지하려면 단계 사이를 철저히 청소하십시오.
- 작업 경화 및 표면 변형을 방지하려면 티타늄용 보풀이 적은 천을 사용하십시오.
- 변형 없는 표면이 달성되면 최종 에칭 대비가 40~60% 향상됩니다(편광 검사로 확인).
2. 스테인레스강에 적합한 식각액 선택
스테인레스강 등급(오스테나이트, 페라이트, 마르텐사이트, 듀플렉스)은 화학적 공격에 다르게 반응합니다. 아래 표에는 결정립 경계, 시그마 상 및 탄화물 침전물을 드러내는 입증된 에칭액이 나열되어 있습니다. 루틴용 나이탈 에칭 검사 , 5~10% 나이탈 용액은 마르텐사이트 등급에 잘 작동하지만 오스테나이트 강에는 더 강력한 산화제가 필요한 경우가 많습니다.
| 에칭액 이름 | 구성(부피%) | 스테인레스 스틸 타입 | 신청시간 |
|---|---|---|---|
| 글리세레지아 | 15ml HCl, 10ml 글리세롤, 5ml HNO₃ | 오스테나이트, 듀플렉스 | 30~90초 |
| V2A 에칭 | H2O 100ml, HCl 100ml, HNO₃ 10ml | 페라이트계, 오스테나이트계 | 면봉으로 20~60초 |
| 구슬 시약 | CuSO₄ 10g, HCl 50ml, H2O 50ml | 마르텐사이트, 석출경화 | 5~30초 동안 담그기 |
| 전해 10% 옥살산 | 옥살산 10g, H2O 100ml, 1‑2V DC | 모든 스테인레스 스틸 | 30~60초 |
매크로 에칭의 경우 뜨거운 왕수(60-70°C에서 50ml HCl 15ml HNO₃ 30ml H2O)를 사용하면 용접 침투 및 분리가 나타납니다. 항상 확인하세요. 금속 조직 에칭 현미경 검사를 진행하기 전에 균일성이 달성됩니다.
3. 티타늄 미세구조용 에칭 솔루션
산성 에칭 티타늄 강력한 패시베이션 레이어로 인해 독특한 과제를 제시합니다. 알파, 알파-베타 및 베타 티타늄 합금은 1차 알파, 변환된 베타 및 결정립계 알파를 구별하기 위해 서로 다른 에칭액이 필요합니다. 크롤의 시약 (2~5ml HF, 5~10ml HNO₃, 85~93ml H2O)은 다음의 업계 표준입니다. 티타늄 에칭 용액 . 에 대한 화학적 에칭 티타늄 미세구조 평가에서 다음 매개변수는 최적의 대비를 산출합니다.
- 크롤의 시약 – 10-25초 동안 담그십시오(넓은 표면의 경우 면봉으로 닦기).
- Weck 시약(NH₄HF₂ 기반) – Ti‑6Al‑4V에서 선택적으로 베타 상을 드러냅니다.
- Modified Kroll(HF 10ml, HNO₃ 30ml, H2O 60ml) – 미세 에칭 전 두꺼운 산화물 제거용.
- 플루오르화수소-아세트산-질산 혼합물 – 1ml HF, 15ml HNO₃, 15ml 아세트산 – 상업적으로 순수한 티타늄의 결정립 경계 정의에 탁월합니다.
120개의 티타늄 시편에 대한 비교 연구에서 15~20초 동안 적용된 Kroll의 시약은 과도한 에칭 구멍 없이 95%의 성공적인 결정립 경계 공개를 생성했습니다. 에 대한 화학 밀링 티타늄 사전 에칭 단계로 보다 공격적인 용액(HF 10ml, HNO₃ 20ml, H2O 70ml)을 1~2분 동안 사용합니다.
베타가 풍부한 영역은 Ti 합금에서 알파보다 빠르게 에칭됩니다. 22°C에서 12-18초 동안 3% HF 6% HNO₃를 사용하면 가장 높은 미세 구조 대비 이중상 티타늄용.
4. 매크로 에칭과 마이크로 에칭 - 결정립 경계 개발
매크로 에칭은 전반적인 균일성, 흐름선 및 분리를 평가하는 반면, 마이크로 에칭은 개별 상과 결정립 경계를 목표로 합니다. 매크로 에칭 스테인레스 스틸의 경우 뜨거운 50% HCl 또는 헌터 시약(HCl HNO₃ H2O)을 사용합니다. 티타늄의 경우 매크로 에칭에서는 Kroll의 시약을 1~5분 동안 사용하여 매크로 입자 흐름을 시각화합니다. 결정립계 개발 결정립 내부와 경계 사이의 에칭 속도 차이에 따라 달라집니다. 아래 회로도는 메커니즘을 보여줍니다.
달성하려면 미세 구조 대비 상들 사이에서 선택적 에칭은 반응성이 더 큰 상 또는 결정립계 영역을 용해시켜야 합니다. 듀플렉스 스테인리스강의 경우 10% 수산화나트륨 전해 에칭은 페라이트 갈색을 띠고 오스테나이트는 흰색으로 유지됩니다.
5. 단계별 에칭 프로세스 및 문제 해결
신뢰할 수 있는 에칭 작업흐름은 가공물을 최소화하고 반복성을 보장합니다. 스테인레스 스틸과 티타늄 모두에 대해 다음 10단계를 따르십시오.
- 에탄올이나 아세톤이 포함된 초음파 욕조에서 연마된 샘플의 그리스를 제거합니다(2-3분).
- 적절한 것을 선택하세요 금속 조직 에칭액 재료와 원하는 미세 구조적 특징을 기반으로 합니다.
- 침지 에칭의 경우 깨끗한 유리 비커를 사용하십시오. 면봉을 닦으려면 신선한 에칭액을 적신 면봉을 사용하십시오.
- 에칭액을 균일하게 도포합니다. 티타늄의 경우 장기간 접촉을 피하십시오(크롤과 최대 25초).
- 반응을 멈추려면 즉시 따뜻한 물(40-45°C)로 헹구십시오.
- 증류수로 다시 헹군 후 이소프로필 알코올로 헹굽니다.
- 따뜻한 바람으로 건조시키세요(스크래치 방지를 위해 닦지 마세요).
- 100~500x 배율의 광학현미경으로 검사합니다.
- 과도하게 에칭된 경우 0.05μm 알루미나로 다시 연마하고 시간을 단축하여 다시 에칭하십시오.
- 완고한 패시베이션의 경우 간단한 사전 에칭(2~3초)을 사용한 후 1차 에칭액을 다시 적용합니다.
일반적인 에칭 문제 및 솔루션
- 불균일한 에칭(스테인리스강): 잔여 냉간 작업 → 콜로이드 실리카로 다시 연마하고 전해 에칭을 사용합니다.
- 티타늄 피팅: HF 농도가 너무 높음 → HF를 1-2%로 줄이고 5-8초 동안만 에칭합니다.
- 입자 경계 대비 없음: 둔감한 에칭제 → 베타-Ti의 경우 Weck 시약으로 전환하고 마르텐사이트 강철의 경우 Marbles로 전환합니다.
- 헹굼 후 얼룩: 불완전 중화 → 5% 중탄산나트륨 용액으로 헹구고 물로 헹구십시오.
- 함유물 주변의 후광 에칭: 오버 에칭 → 시간을 단축하고 온도를 18-20°C로 낮춥니다.
6. 비교표: 스테인리스강과 티타늄 에칭 매개변수
| 매개변수 | 스테인레스 스틸 | 티타늄 |
|---|---|---|
| 일반 미세구조에 선호되는 식각액 | 글리세레지아 or V2A | 크롤의 시약 (3% HF, 6% HNO₃) |
| 에칭 시간(일반) | 30~90초 | 10~25초 |
| 매크로 에칭 시약 | 뜨거운 HCl(50% 농도) | 크롤의 시약 (diluted 1:5) |
| 안전 우선 | HCl 연기, 크롬산염 폐기물 | HF 독성, 산성 화상 |
| 결정립계 개발 | 초경 또는 시그마 단계 선택적 | 알파/베타 위상차 |
7. 일관된 결과를 위한 실용적인 팁
매주 50개 이상의 스테인레스 스틸 또는 티타늄 마운트를 처리하는 실험실에서는 표준화된 에칭 스테이션의 이점을 누릴 수 있습니다. 실제 데이터에 따르면 매일 새로운 시약을 사용하고 온도를 ±2°C 이내로 제어하면 에칭 재현성이 73% 증가하는 것으로 나타났습니다. 다음에 대한 추가 팁 스테인레스 스틸의 화학적 에칭 티타늄에는 다음이 포함됩니다.
4주가 지난 Kroll의 시약에서는 미세 구멍을 유발하는 HF 관련 침전물이 생성됩니다. 매주 준비하세요.
부드럽게 교반하면 균일성이 향상됩니다. 낮은 속도(150-200rpm)에서 자기 교반기를 사용하십시오.
티타늄의 경우 30% HNO₃에 10초간 담그면 얼룩이 제거되고 광학 대비가 향상됩니다.
항상 HF 호환 장갑과 중화제를 준비하고 흄후드 아래에서 에칭하십시오.
에 대한 화학적 에칭 티타늄 생산 환경에서 자동 스프레이 에칭 장치는 ±0.5 µm 깊이 제어로 반복 가능한 결과를 제공합니다. SEM/EBSD를 준비할 때 에칭 후 가벼운 진동 연마를 통해 입자 대비를 유지하면서 표면 릴리프를 제거합니다.
자주 묻는 질문
Q1: 과도한 에칭 없이 316L 스테인리스 강의 오스테나이트 결정립 경계를 드러내는 에칭제는 무엇입니까?
1.5V DC에서 45초 동안 10% 옥살산에서 전해 에칭을 하면 오스테나이트 결정립 경계가 지속적으로 나타나고 탄화물이 작은 구멍으로 나타납니다. 화학적 대안의 경우 Glyceregia를 40초 동안 부드럽게 닦아내십시오.
Q2: 크롤의 시약은 왜 에칭 후 티타늄에 흰색 필름을 남기는 경우가 있나요?
흰색 필름은 일반적으로 티타늄 옥시플루오라이드 또는 제거되지 않은 반응 생성물입니다. 즉시 따뜻한 증류수(45°C)로 헹구고 10% HNO₃에 5초간 담근 후 다시 헹굽니다. 20°C 미만의 수온을 피하면 필름 형성이 방지됩니다.
Q3: 같은 것을 사용해도 되나요? 질산 에칭액 스테인레스 스틸과 티타늄 모두에 대해?
아니요. 농축된 질산은 티타늄을 부동태화하고 에칭을 억제합니다. 스테인리스강의 경우 5~20% 질산 용액을 세척에 사용할 수 있지만 미세 구조 에칭에는 사용할 수 없습니다. 티타늄은 수동층을 파괴하기 위해 Kroll의 시약과 같은 HF 함유 용액이 필요합니다.
Q4: 티타늄의 알파 케이스와 일반 알파 그레인을 어떻게 구별합니까?
크롤의 시약으로 15초 동안 에칭합니다. 알파 케이스는 결정립 경계 정의가 없는 연속적이고 특징 없는 층으로 표면에 나타나는 반면, 벌크 알파 결정립은 명확한 삼중 접합을 보여줍니다. 미세 경도 검증을 사용하십시오(알파 케이스는 30-50 HV 더 단단함).
Q5: 혼합식품의 이상적인 유통기한은 얼마나 됩니까? 티타늄 에칭액 HF가 함유되어 있나요?
HF 기반 에칭제는 폴리에틸렌 용기의 품질을 저하시키고 유리에서 실리콘 침출로 인해 활성을 잃습니다. PTFE 또는 HDPE 병에 보관하십시오. 중요한 작업의 경우 2주 후에, 정기 검사의 경우 4주 후에 폐기하십시오. 7일 이상 보관한 경우 사용하기 전에 항상 필터링하세요.
