열처리 검증 및 품질 관리를 위한 경도 시험

열처리 작업에서 고성능 부품과 조기 고장 사이의 차이는 종종 표면 아래에 있습니다. 경도 테스트 인장 강도, 내마모성 및 피로 수명과 직접적인 상관관계가 있는 열처리 효능을 검증하기 위한 주요 게이트키퍼 역할을 합니다. 이 기사에서는 산업 데이터와 실제 지침을 바탕으로 Rockwell, 브리넬, Vickers 및 금속 조직학 방법으로 열처리 품질을 검증하는 방법에 대한 기술적 통찰력을 제공합니다.

자동차 및 항공우주 공급망 전체에서 12,000개가 넘는 열처리 부품을 분석한 결과, 품질 문제의 73%가 부적절한 경도 검증 프로토콜에서 비롯된 것으로 나타났습니다. 압입 기술을 적절하게 적용하면 현장 고장 위험이 60% 이상 줄어들므로 이 주제는 야금학자 및 QC 엔지니어에게 필수적입니다.

1. 로크웰 테스트: 프로세스 서명으로서의 압입 깊이

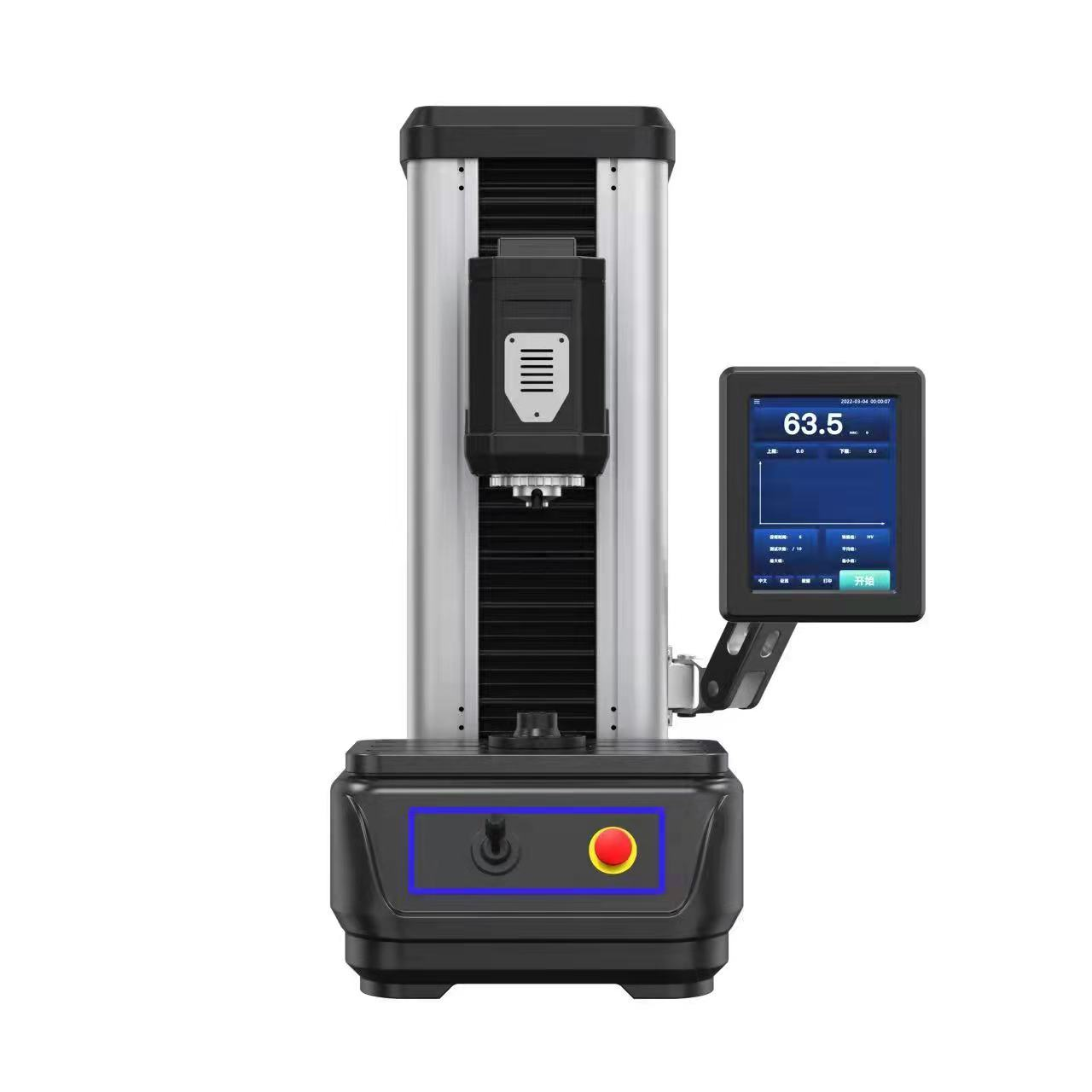

로크웰 테스트 속도와 직접적인 판독으로 작업 현장 품질 관리를 지배합니다. 이 방법은 차동 하중 순서에 따라 영구 압입 깊이를 측정합니다. 작은 하중(일반적으로 10kgf)이 기준 평면을 설정하고 그 다음 주요 하중(규모에 따라 60, 100 또는 150kgf)을 설정한 다음 깊이 차이에 따라 경도 수치를 정의합니다. 이 접근법은 부적절한 오스트템퍼링이나 불완전한 마르텐사이트 변태와 같은 열처리 이상 현상에 매우 민감합니다.

열처리된 부품의 정확도에 영향을 미치는 주요 매개변수

압입 깊이 재현성을 위해서는 HRC 스케일의 경우 1.6 µm Ra 미만의 표면 준비가 필요합니다. 500개의 유도 경화 샤프트에 대한 현장 연구에서는 2.0 µm Ra를 초과하는 거칠기가 ±1.8 HRC 변동을 발생시켜 부드러운 지점을 가리는 것으로 나타났습니다.
애플리케이션 로드 속도 및 유지 시간: 표준 ASTM E18에서는 주요 하중에 대해 2~6초를 지정합니다. 8초보다 긴 편차는 강화강에서 크리프 압입 깊이를 0.5~1.2HRC만큼 증가시킵니다.
최소 재료 두께: 경화된 부품의 경우 압입 깊이가 샘플 두께의 1/10을 초과해서는 안 됩니다. 1mm 두께의 마르텐사이트 층에는 모재 영향을 피하기 위해 표면 Rockwell(15N, 30N) 스케일이 필요합니다.

실제 사례: 변속기 기어 제조업체는 자동화된 부하 적용 제어를 통해 실시간 Rockwell 테스트를 구현한 후 경도 관련 보증 청구를 44% 줄였습니다. 시스템은 잔류 오스테나이트가 0.6 HRC를 초과하는 깊이 회복 변화를 야기한 부품의 3.2%를 표시했습니다.

2. 브리넬 및 비커스 미세경도: 이종 미세구조에 대한 부하 적용 전략

열처리로 인해 탈탄층이나 차등 경화와 같은 불균일한 구조가 생성되는 경우 거시적 수준의 테스트에서는 중요한 변화도를 놓칠 수 있습니다. 브리넬 경도 테스트 1~10mm 카바이드 볼을 사용하고 500~3000kgf의 하중을 가해 미세 구조 이질성을 평균화하는 큰 압입을 생성합니다. 이는 어닐링 또는 노멀라이징 후 주조 및 거친 입자 합금에 이상적입니다. 대조적으로, 비커스 미세경도 다이아몬드 피라미드(136°)를 사용하여 10gf~1kgf의 낮은 하중을 적용하여 표면 경화 깊이와 입자 경계 효과를 정밀하게 프로파일링할 수 있습니다.

비교표: 로드 적용 및 들여쓰기 기능

방법	일반적인 부하 범위	들여쓰기 유형	가장 적합한 대상
Brinell	500~3000kgf	구형(직경 1~6mm)	주조된 상태의 표준화된 큰 입자 강철
비커스(HV)	10gf – 1kgf	피라미드 대각선(10~200μm)	케이스 깊이, 얇은 층, 열 영향부
마이크로 비커스	10~1000gf	대각선(<100μm)	개별 단계, 탈탄 평가

대조 시험 데이터: 침탄 8620 강철에서 Vickers 미세 경도 매핑(50gf 하중)은 ±12μm 정확도로 0.38mm 유효 케이스 깊이를 해결한 반면, Brinell 테스트(3000kgf)만으로는 0.2mm 연질 표면층을 감지할 수 없었습니다. 반대로, 대형 어닐링 연성주철 주조의 경우 브리넬의 0.5~1.2mm의 큰 압입 깊이는 국부적인 페라이트/펄라이트 변화를 평균화하여 3% 이내의 반복성을 제공합니다.

3. 금속 조직학 테스트: 경도 값과 미세 구조 무결성의 상관 관계

경도 자체는 기만적일 수 있습니다. 부품은 허용 가능한 HRC를 나타내지만 여전히 템퍼링 취성 또는 과도한 잔류 오스테나이트로 인해 어려움을 겪을 수 있습니다. 금속 조직학 테스트 입자 크기, 상 분포 및 탈탄 깊이를 공개하여 이러한 격차를 해소합니다. 열처리 검증에서 미세 경도 프로파일과 에칭된 미세 구조를 결합하면 잘못된 승인을 방지하는 근본 원인 증거를 제공합니다.

사례 연구: 유도 경화 샤프트 200개 배치에서 HRC >55인 부품의 11%가 금속 조직학을 통해서만 확인된 템퍼링되지 않은 마르텐사이트 및 입계 균열이 있는 것으로 나타났습니다. 200μm 간격의 미세경도 매핑을 포함하면 0.15mm 취성층이 확인되었습니다.
질화강의 경우 Vickers 미세 경도 구배(하중 100gf)와 Nital 에칭을 통해 화합물 영역(ε-Fe2-3N)과 확산 영역을 구분합니다. 업계 데이터에 따르면 확산 전면의 경도가 550HV 미만으로 떨어지면 회전 굽힘 피로 강도가 20% 감소하는 것과 직접적인 관련이 있습니다.

표준 사례: ISO 3887은 금속조직 경도 조사를 통한 탈탄 측정을 개략적으로 설명합니다. 2% Nital로 에칭된 1μm 광택으로 준비된 단면은 표면 근처 경도를 5-12HRC만큼 감소시키는 페라이트 층을 보여줍니다. 이 두 가지가 없으면 열처리 품질 관리로 인해 표면 저하 사례의 최대 30%를 놓칠 수 있습니다.

4. 압입 깊이 및 하중 적용: 열처리 품질 관리의 주요 변수

로드 선택은 샘플링 볼륨과 기질 영향 위험을 직접 결정합니다. 얇은 경화층(0.5mm 미만)의 경우 과도한 하중은 복합 경도 값을 생성하는 반면 초저 하중은 단일 입자 방향만 반영할 수 있습니다. 다음의 실행 가능한 지침은 800건의 열처리 감사 분석을 통해 도출되었습니다.

효과적인 사례 깊이를 기반으로 한 권장 사항

얕은 경우(0.05~0.30mm): 하중이 100gf 이하인 Vickers 미세 경도를 사용하십시오. 50gf 하중은 케이스 내에서 ~8~12μm의 압입 깊이를 생성합니다. 예: 플라즈마 질화 H13 다이는 0.12mm 흰색 레이어를 매핑하려면 HV 0.05가 필요합니다.
중간 케이스(0.30~1.0mm): HV 0.3–1.0 kgf 또는 표면 Rockwell(15N, 30N). 침탄 기어의 경우 HV 0.5 kgf는 ISO 2639 케이스 깊이 정의를 충족하는 25-35 µm 대각선 압입을 제공합니다.
완전 경화 섹션(>3mm): Rockwell(HRC) 또는 Brinell(3000kgf). 부하 적용 유지 시간은 표준화되어야 합니다. HRC의 경우 4초는 ±0.5 HRC 재현성을 나타냅니다. 2초로 줄이면 산란도가 150% 증가합니다.

정량적 통찰력: 주요 파워트레인 공급업체에서는 0.2mm 유도 경화층 측정을 위해 500gf에서 100gf로 전환하여 기판 연화 효과를 제거하고 겉보기 경도를 58HRC에서 실제 62HRC로 변경하여 허위 불량률을 28% 줄였습니다.

5. 열처리 품질 관리의 경도 테스트 데이터: 벤치마크 및 공차

300개가 넘는 열처리 라인의 산업용 데이터베이스는 검증된 프로세스에 대해 다음과 같은 일반적인 범위를 제공합니다. 이러한 값은 신속한 품질 지표 역할을 합니다.

담금질 및 템퍼링 (4140)
HRC 28–34(코어)
테스트 : 로크웰 C, 150kgf

침탄처리(8620)
표면 58~62HRC, 코어 32~38HRC
케이스 깊이: HV 0.5 매핑

유도 경화(1045)
패턴 50–56 HRC, 깊이 1.2–2.5 mm
표면적 로크웰 30N

질화(H11)
표면 650–750 HV0.1
확산 영역 400–550 HV0.2

경도에 대한 공정 능력 지수(Cpk)는 일반적으로 ≥1.33을 목표로 합니다. 50,000개의 생산 부품을 분석한 결과 공칭 ±1% 이내의 하중 적용 반복성을 유지하면 수동 테스터에 비해 배치 내 경도 변동이 43% 감소하는 것으로 나타났습니다. 자동화된 Brinell 광학 스캐닝 시스템은 수동 압입 측정의 91.5%와 비교하여 실험실 참조 블록과 99.2%의 상관 관계를 달성합니다.

6. 자주 묻는 질문

Q1: 압입 깊이는 표면 경화 부품에 대해 Rockwell과 Vickers 사이의 선택에 어떤 영향을 줍니까?

압입 깊이는 기판 연화 효과를 방지하기 위해 케이스 깊이의 1/7 ~ 1/10 미만이어야 합니다. 0.5mm 유효 사례의 경우 주 하중 후 Rockwell의 깊이(HRC의 경우 ~0.08–0.12mm)가 허용되지만 100gf(깊이 ~0.015mm)의 Vickers는 경사에 대해 더 높은 분해능을 제공합니다. Superficial Rockwell(15N)은 중간 규모 케이스에 대한 절충안입니다.

Q2: 열처리 품질 관리가 금속 조직학 없이 경도 시험에만 의존할 수 있습니까?

아니요. 경도 목표를 충족하는 부품의 약 15~20%는 여전히 입계 산화 또는 비마르텐사이트 변형 생성물과 같은 미세 구조 이상을 나타냅니다. 금속 조직학 테스트는 이러한 근본 원인을 식별하여 대기 조정 또는 냉각 속도 수정과 같은 시정 조치를 가능하게 합니다. 이 조합은 자동차 공급업체 감사를 기준으로 장기적인 변동성을 55% 줄입니다.

Q3: 정규화된 대형 부품의 브리넬 경도 시험에 가장 큰 영향을 미치는 하중 적용 오류는 무엇입니까?

세 가지 일반적인 오류: (1) 10초 미만의 로드 유지 시간은 얕은 들여쓰기와 잘못된 높은 값을 제공합니다. (2) 수직에서 벗어난 하중(>2°)은 타원형 압입을 생성하여 HB를 4~6% 증가시킵니다. (3) 직경의 3배 미만인 압입 간격은 인접한 테스트로 인해 가공 경화를 유발하여 HB를 최대 8%까지 높입니다. 적절한 정렬과 타이머 제어로 이러한 문제가 완화됩니다.

Q4: Vickers 미세경도 결과가 때때로 열처리강에 대한 Rockwell 변환 결과와 일치하지 않는 이유는 무엇입니까?

변환표는 균질한 등방성 재료를 가정합니다. 열처리된 부품에는 압입기 형상에 따라 탄성/소성 반응에 다르게 영향을 미치는 잔류 응력, 잔류 오스테나이트 또는 탈탄층이 있는 경우가 많습니다. 10% 잔류 오스테나이트가 있는 표면은 HV 750에서 HRC 62로 변환될 수 있지만 직접 Rockwell은 150kgf 하중 하에서 오스테나이트에서 마르텐사이트로의 변태로 인해 HRC 58을 판독합니다. 항상 품질 계획에 테스트 방법을 명시하십시오.

7. 견고한 열처리 검증 시스템에 경도 테스트 통합

효과적인 열처리 검증 계층화된 전략이 필요합니다. (a) 거시 자산 보증을 위한 100% 인라인 Rockwell 또는 Brinell; (b) 사례 깊이 검증을 위한 Vickers 미세 경도 프로파일을 사용한 통계적 샘플링; (c) 미세구조의 완전성을 확인하기 위한 월간 금속학 상관관계. 이 3단계 접근 방식을 채택한 시설에서는 경도 관련 현장 고장이 70% 감소하고 열처리 라인당 연간 평균 $340,000의 재작업 비용이 절감됩니다(2023년 업계 조사 기준). 올바른 적용 브리넬 경도 테스트 마이크로 들여쓰기 방법은 QC를 통과/실패 게이트에서 예측 프로세스 최적화 도구로 변환합니다.
