PCB 샘플을 위한 효율적인 준비 계획

18-11-2025

전자 제조의 핵심 캐리어인 PCB의 내부 구조 품질은 최종 제품의 신뢰성을 직접적으로 결정합니다. 금속 조직 섹션 테스트는 PCB 업계에서 가장 강력한 "품질 관점 도구"로, 샘플링, 장착, 연삭, 연마에서 현미경 관찰에 이르기까지 회로 기판의 "숨겨진 진실"을 단계별로 밝혀냅니다.

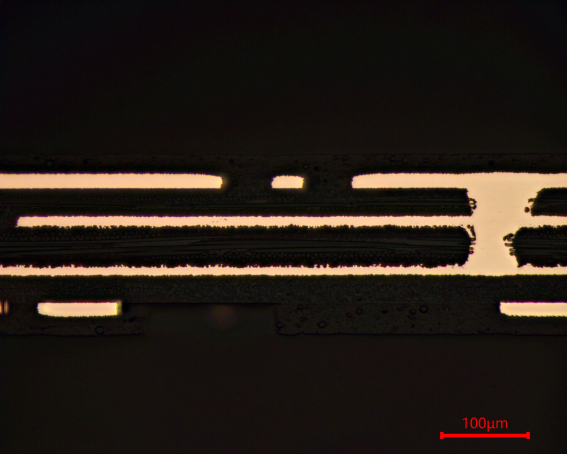

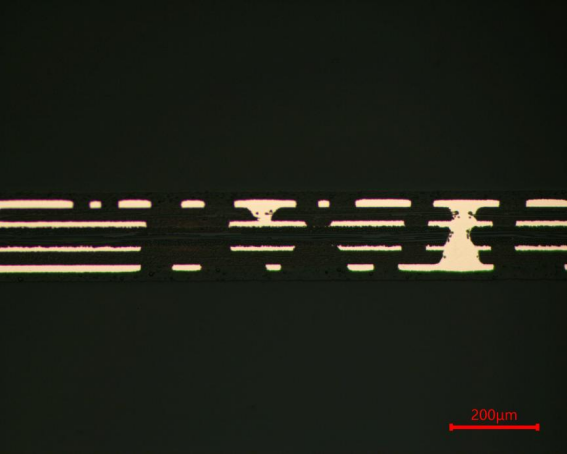

다층 기판의 층간 결합력, 스루홀 전기 도금의 균일성, 솔더 조인트의 미세 구조, 기판 및 구리 포일의 박리 상태 등 금속 조직 섹션을 통해 이를 정확하게 나타낼 수 있습니다.

PCB 기업의 경우 이 테스트는 표준을 충족하기 위한 엄격한 요구 사항일 뿐만 아니라 생산 프로세스를 최적화하고 제품 수율을 향상시키는 핵심 수단이기도 합니다. 금속 조직 단면 분석을 통해 드릴링, 적층, 전기 도금 및 기타 공정에서 문제의 핵심을 신속하게 찾아 품질 관리를 목표로 삼을 수 있습니다.

작은 부분은 전자 제품의 안전 수익을 전달합니다. 금속 조직 섹션 테스트를 잘 수행하는 것은 PCB 품질에 대한 첫 번째 방어선을 구축하는 것입니다!

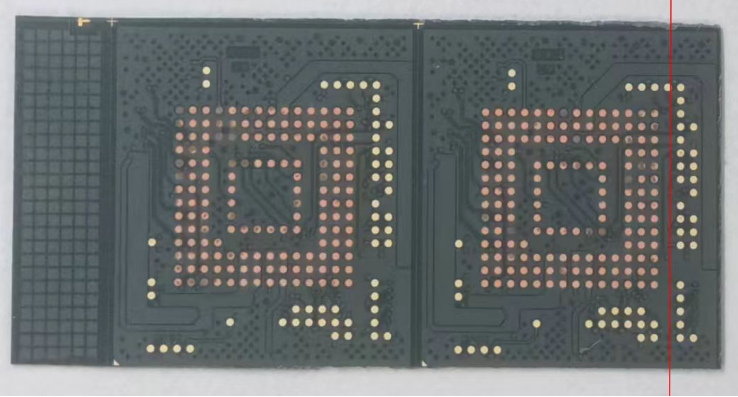

효율적인 PCB 샘플 준비를 위해 거친 연삭에는 P400 금속 사포가 사용되고 미세 연삭 위치 지정에는 POS 디스크가 사용됩니다. 다음 구성표는 참조용으로 공유됩니다.

1. P400 금속 사포를 사용하여 대상 위치의 가장자리까지 연마합니다.

2. POS 디스크 9μm PD-WT 연마 서스펜션을 사용하여 목표 위치까지 연마합니다.

3. 폴란드어 SC-JP 연마포 3μm PD-WT 연마 현탁액;

4. 폴란드어 ET-JP 연마포 1μm PD-WT 연마 현탁액 ;

5. 최종 연마를 수행합니다. ZN-ZP 연마 천 SO-A439 50nm 실리카 연마 현탁액 .
