절삭유
제품 설명 더 나은 절단 효과를 얻고 샘플의 화상을 줄이기 위해 일반적으로 금속 조직 테스트의 절단 과정에서 금속 조직 절...
고온 티타늄 합금은 400 ℃ 이상의 서비스 환경에서 안전하고 안정적으로 사용할 수있는 티타늄 합금의 한 유형입니다. 높은 온도에서 높은 인장 강도를 유지하는 능력과 우수한 열 안정성, 우수한 피로 성능 및 우수한 크리프 저항성과 함께, 주로 압축기의 디스크, 블레이드, 흡기 케이스 및 항공기 구조 구성 요소를 제조하는 데 주로 사용됩니다.

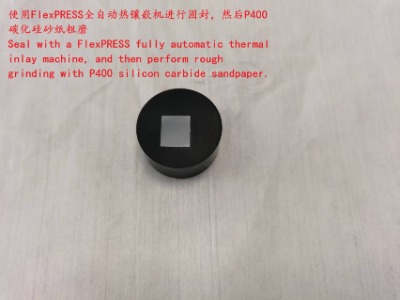

미세 구조를 관찰하기 위해 다음과 같은 금상 제제가 수행됩니다. 샘플은 다음을 사용하여 고정됩니다. Flexpress Fully Automatic Hot Embedding Machine 그런 다음 Alpha610 자동 연삭 및 연마기에서 샘플을 준비합니다. 특정 단계는 다음과 같습니다.
1. 실리콘 카바이드 사포 P400으로 평면 연삭
2. POS 디스크 9 마이크로 미터 다이아몬드 연마 액체로 미세 연삭
3. SC Polishing Cloth 1 마이크로 미터 다이아몬드 연마 액체를 사용한 거친 연마
4. Zn 연마 천으로 최종 연마 A439 실리카 연마 액체

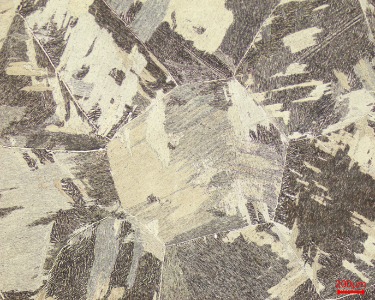

Kroll 시약에 침지 및 MN80 금속성 현미경 하에서 관찰 한 후, 결정 입자가 거칠고 결정 경계가 명백하고 β 상 영역이 느린 냉각 조건을 통해 큰 시트 형 변형 구조를 형성하여 높은 시트 형태의 β 형질 전환 구조를 형성 할 수 있음을 알 수 있습니다. .
