광학 및 정밀 응용 분야에 사용되는 코팅된 사파이어 부품의 경우 금속 조직 단면 분석을 사용하여 코팅 및 잉크층 두께, 인터페이스 품질 및 전반적인 무결성을 평가하는 경우가 많습니다.
도전은 준비다
얇은 코팅은 절단 및 연마 중에 가장자리 치핑, 박리, 풀오프 또는 반올림으로 인해 쉽게 어려움을 겪을 수 있어 최종 단면을 정확하게 측정하기가 어렵습니다.
방법론 및 단계

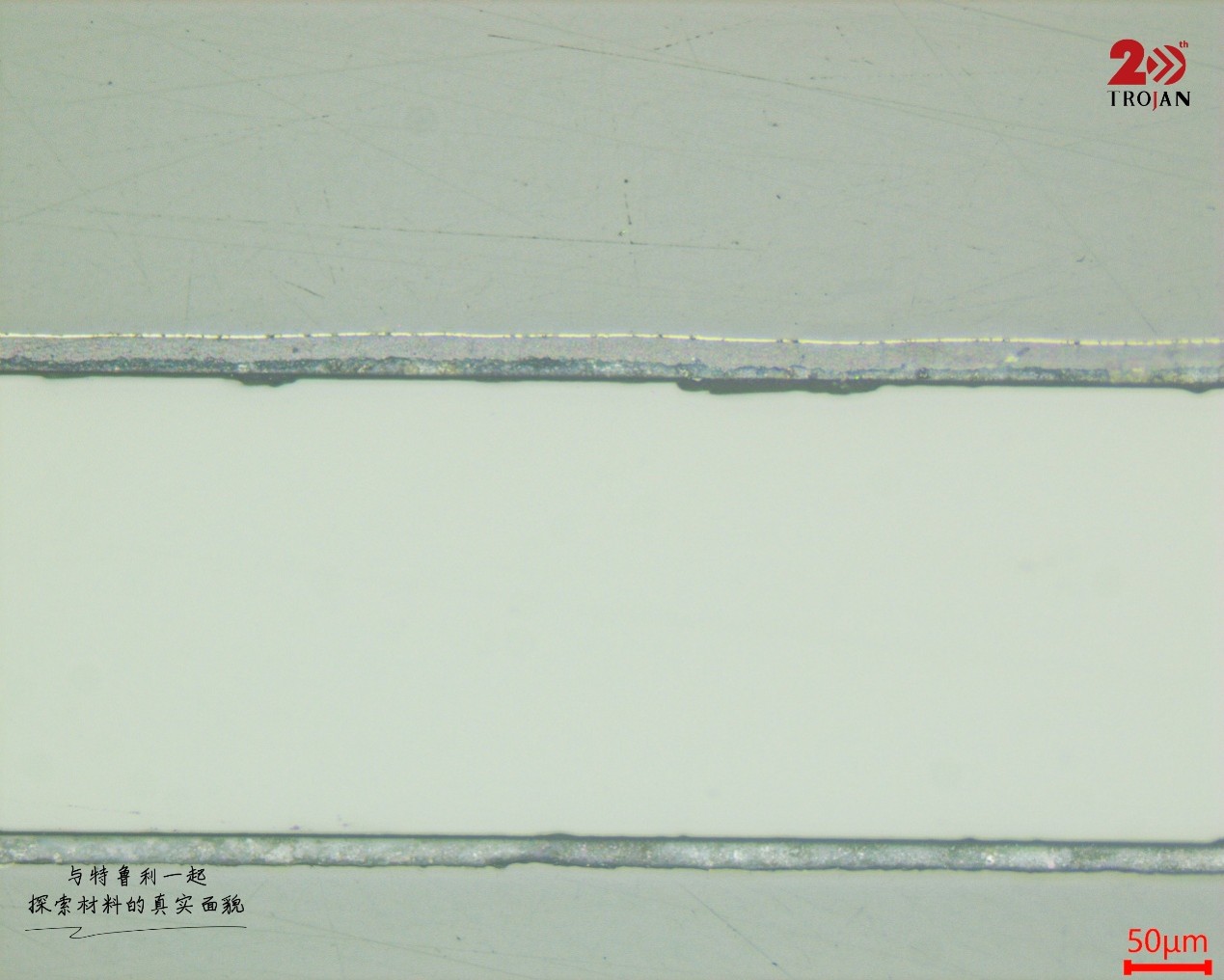

이 샘플에서는 기계적 및 열적 손상을 최소화하기 위해 정밀한 저속 절단 및 냉간 장착을 사용한 다음 점진적인 연삭 및 연마 공정을 사용했습니다.
- 초기 연삭용 DiaRe P400 다이아몬드 연삭 디스크
- POS 정밀 연삭 디스크 9음 PD-WT 다결정 다이아몬드 서스펜션
- SC 흰색 실크 연마 천 3um PD-WT 다결정 다이아몬드 서스펜션
- SC 흰색 실크 연마 천 1um PD-WT 미세 연마용 다결정 다이아몬드 서스펜션
결과 및 결론

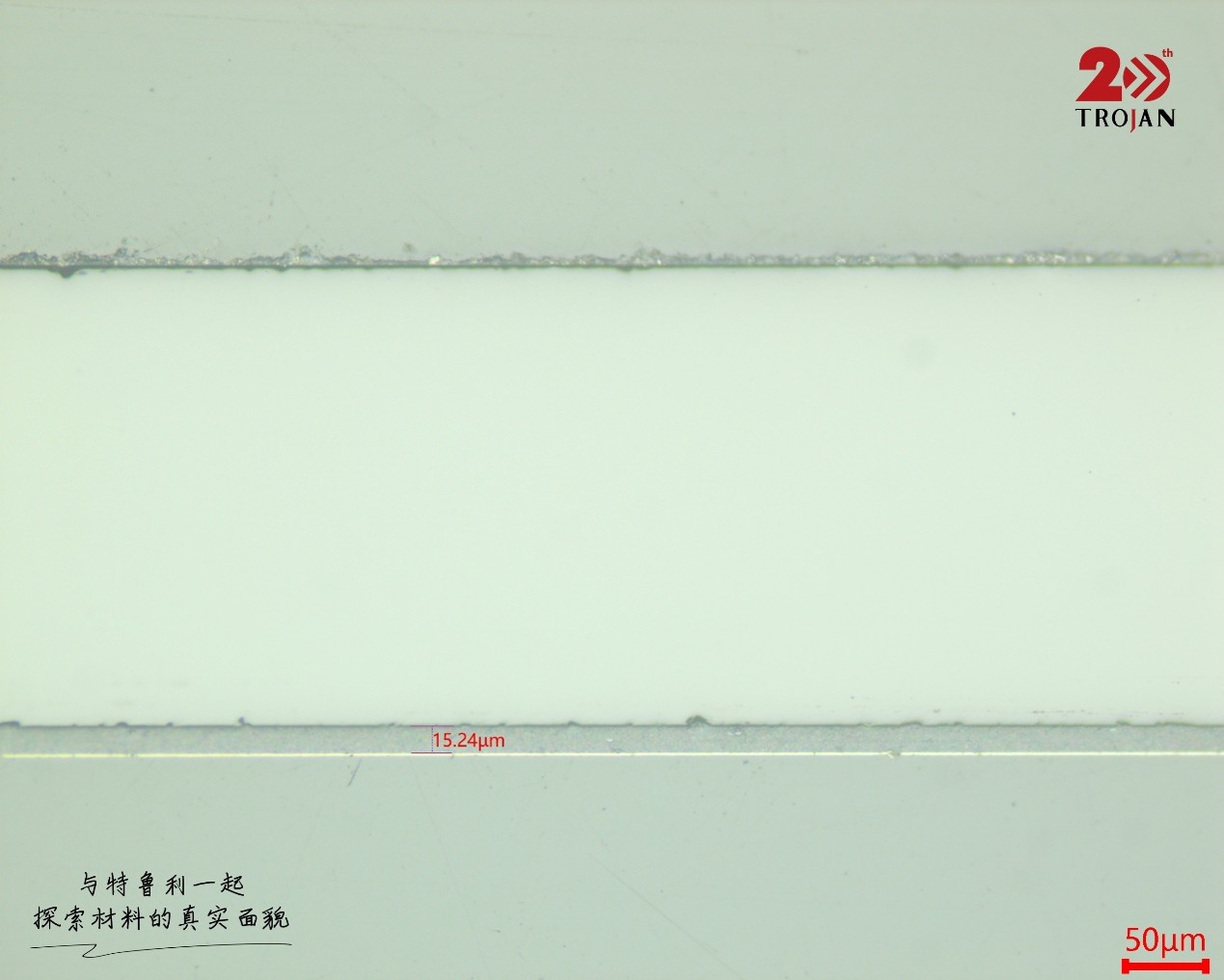

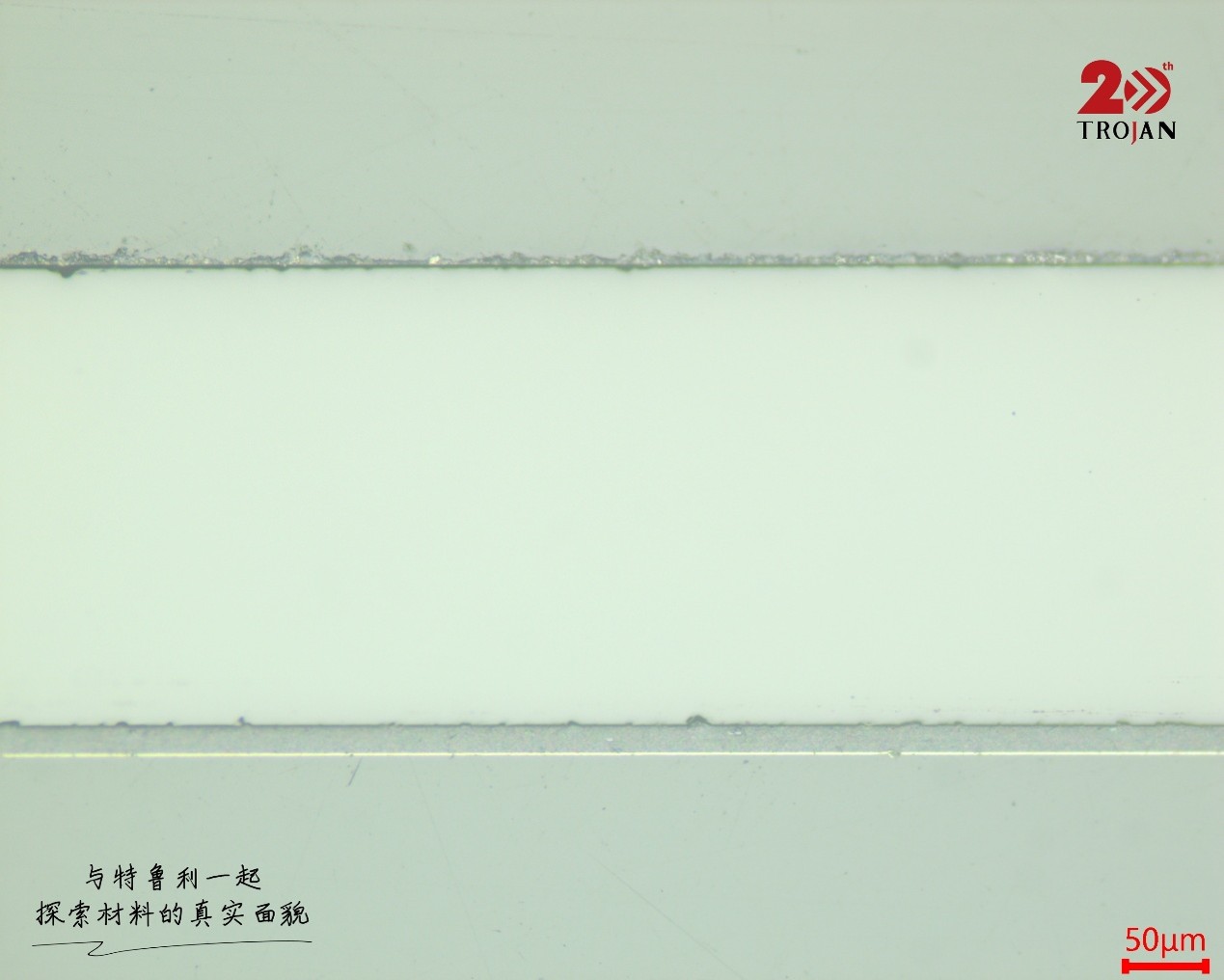

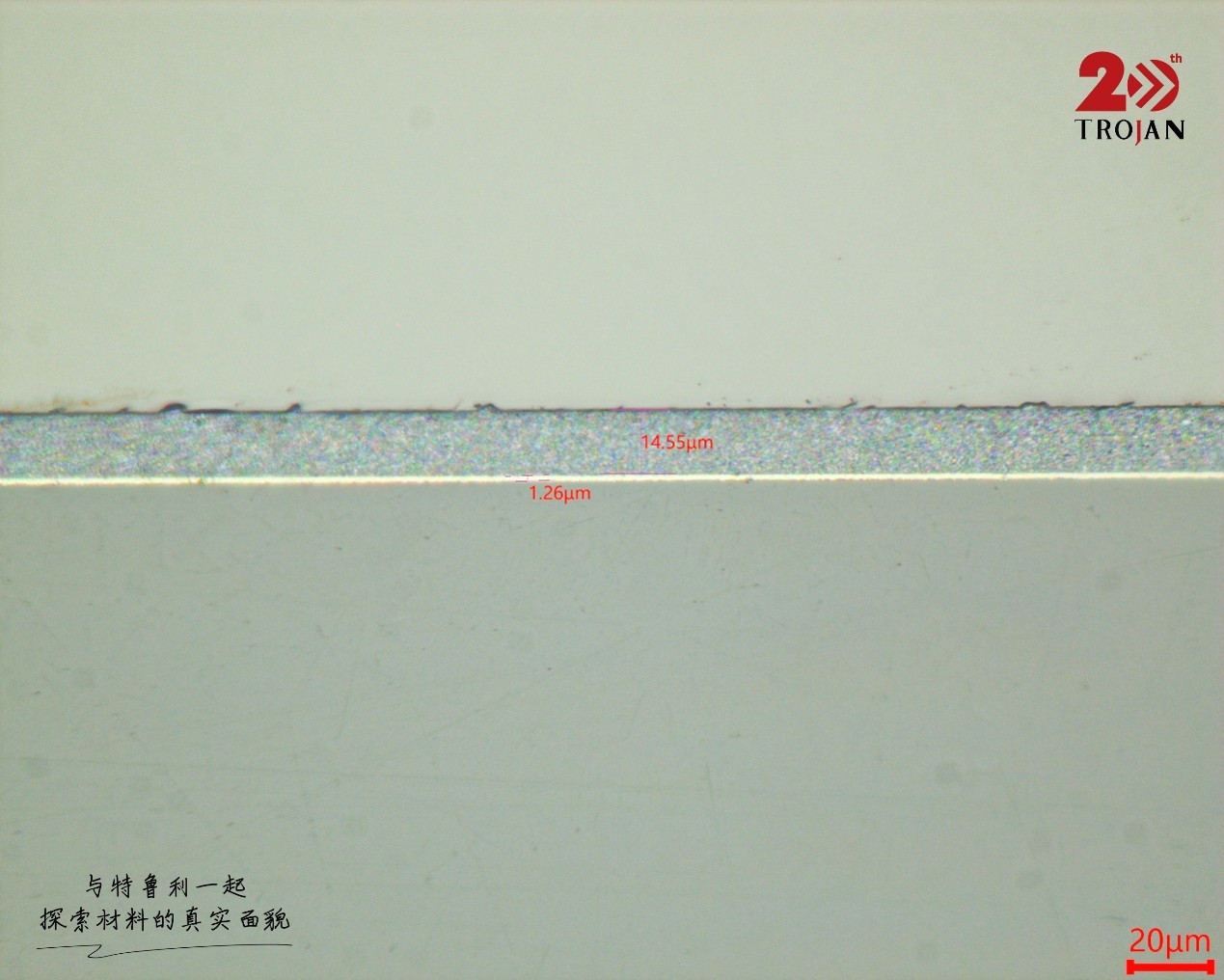

이와 같이 코팅된 샘플의 경우 좋은 표면만으로는 충분하지 않습니다. 실제 코팅 가장자리를 보존하는 것이 두께 측정을 신뢰할 수 있게 만드는 것입니다.
#금속학 #사파이어 #코팅분석 #단면 #샘플 준비 #광학 재료
