검색
+86-138-1482-9868 +86-512-65283666

소식

집 / 소식 / 지식 / SPCC 단면: 성형 실패가 미세 구조에서 시작되는 경우

집 / 소식 / 지식 / SPCC 단면: 성형 실패가 미세 구조에서 시작되는 경우

SPCC 단면: 성형 실패가 미세 구조에서 시작되는 경우

SPCC 냉간압연강판의 스탬핑 및 굽힘 중 균열, 박리 또는 취성 파괴는 항상 치수 또는 기존 인장 특성으로 설명되지 않을 수 있습니다.

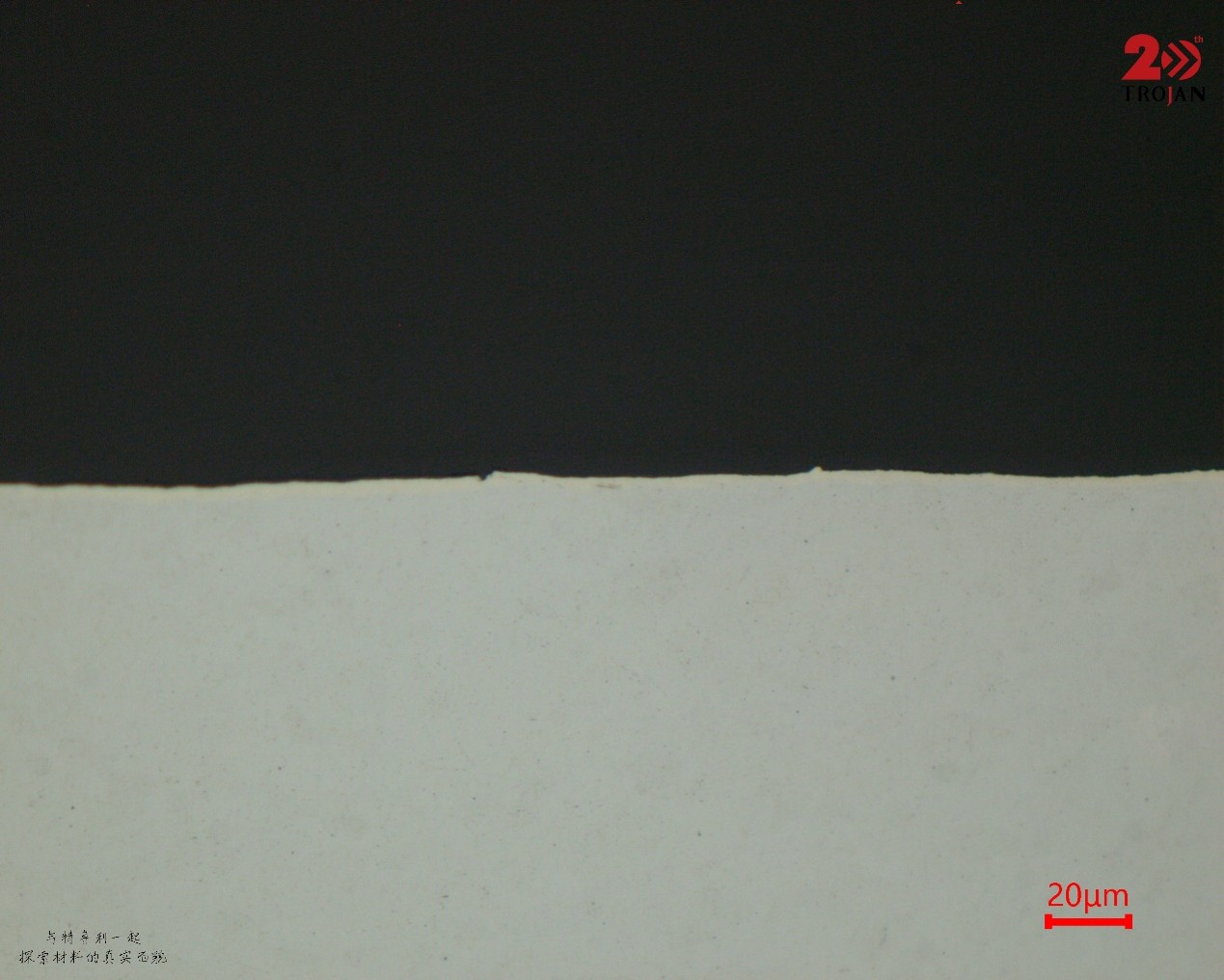

SPCC cross-section microstructure detail

단면 금속 조직학은 성형성을 감소시키고 예상치 못한 고장을 일으킬 수 있는 거친 입자, 과도한 밴딩, 탄화물 응집 또는 압연으로 인한 미세 균열과 같이 일상적인 검사에서 놓칠 수 있는 것이 무엇인지 밝힐 수 있습니다.

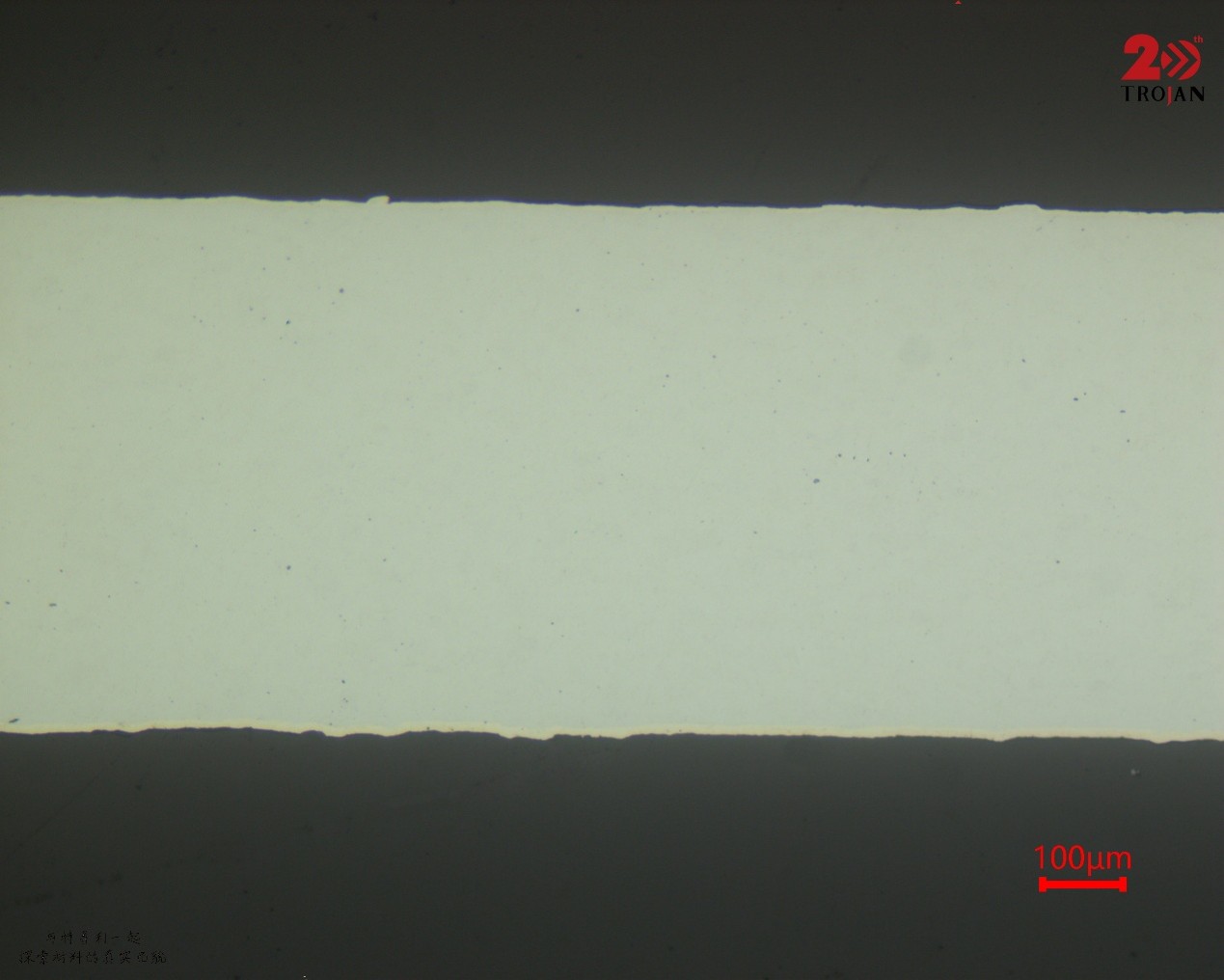

SPCC full thickness cross-section view

샘플 준비 절차

이 SPCC 샘플의 경우 다음 준비 경로를 사용했습니다.

  • TJ2226 냉간 장착 수지
  • P400 MET-SP SiC 연마지(물 포함)
  • POS 정밀 연삭 디스크 9μm PD-WT 다결정 다이아몬드 서스펜션
  • SC-JP 백색 실크 연마포 3μm PD-WT 다결정 다이아몬드 현탁액
  • ZN-ZP 검정색 폴리우레탄 연마포 0.05μm SO-A539 연마 현탁액

그라인딩 및 폴리싱은 Alpha-610 자동 그라인더 및 폴리셔를 사용하여 수행되었습니다.

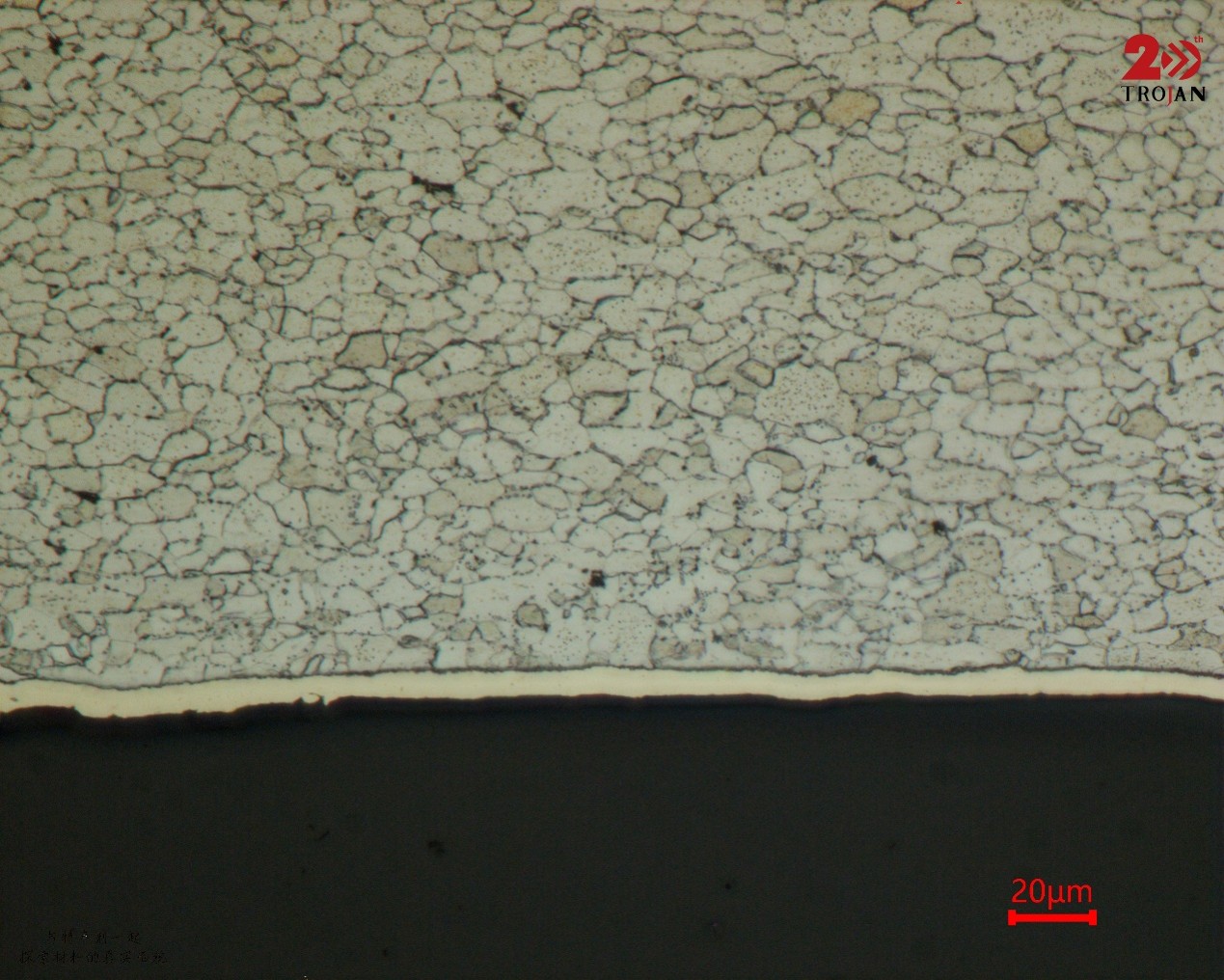

SPCC polished and etched grain structure

결론 및 품질 관리

잘 준비된 단면은 미세 구조 평가, 성형 실패 추적 및 공정 품질 검증을 위한 훨씬 더 명확한 기반을 제공합니다.

#금속학 #SPCC #실패분석 #품질관리 #샘플준비 #스틸

PREV：사파이어 코팅 준비: 층을 보호하는 것이 진정한 과제입니다.
NEXT：구리 버스바 도금을 위한 금속 조직학적 샘플 준비

추천
