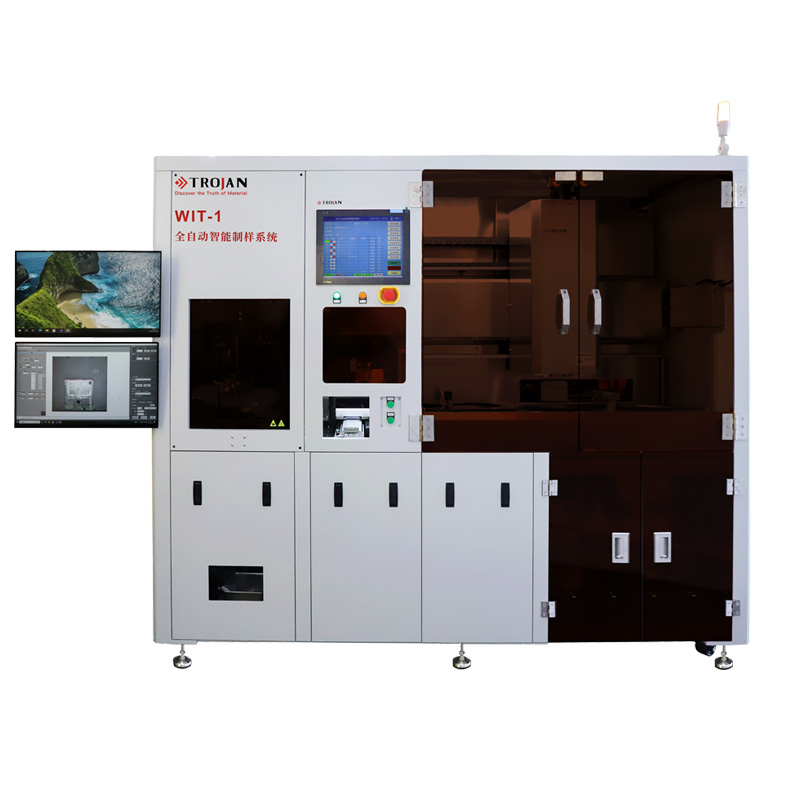

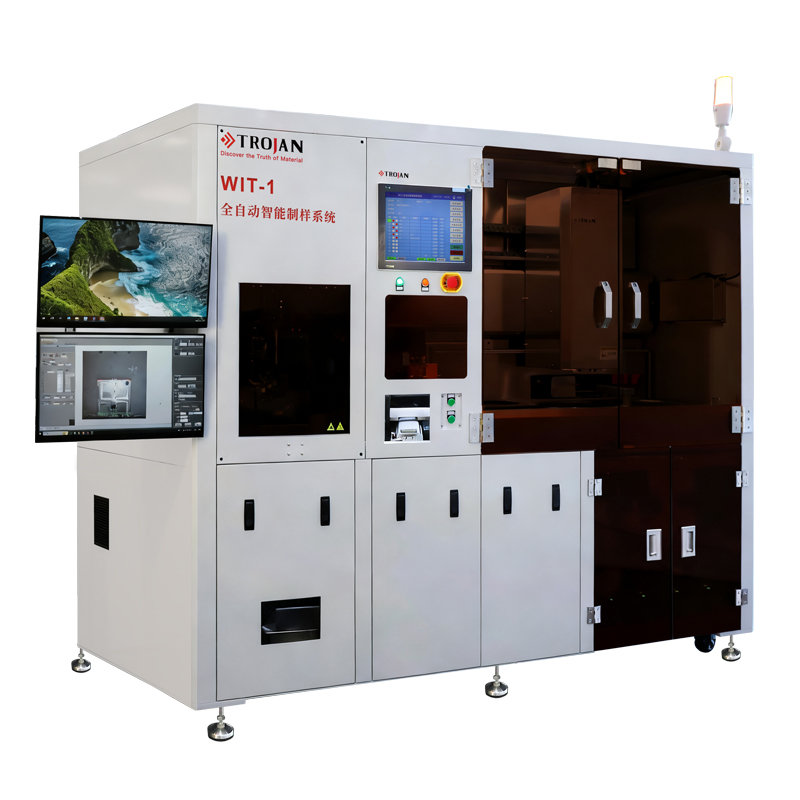

WIT-1 완전 자동 지능형 시료 준비 시스템
WIT-1 완전 자동 지능형 샘플 준비 시스템은 반도체 및 PCB와 같은 산업의 단면 슬라이스 감지를 위해 특별히 개발되었습니다. PCB 구멍, 구리, 납땜 접합 및 주석 볼의 정밀한 위치 감지 및 분석에 사용할 수 있습니다. 고화질 CCD 카메라를 사용해 연삭 위치를 판단해 거친 연삭, 미세 연삭, 미세 연마, 세척 등의 공정을 자동으로 완료할 수 있습니다.
특징:
1) 샘플 교정용 고정밀 CCD 렌즈는 높은 정확도와 넓은 시야를 제공하여 ±10μm의 연삭 정밀도를 달성합니다.
2) 단일 샘플에 대해 여러 연삭 라인을 한 번에 교정할 수 있습니다. 하나의 그라인딩을 완료한 후 재보정할 필요 없이 자동으로 다음 단계로 진행됩니다.
3) 장착 중에 기울어진 샘플을 교정하기 위해 분쇄 각도를 자동으로 조정합니다.
4) 연삭 및 연마를 위해 최대 3개의 샘플을 동시에 보유할 수 있습니다.
5) 시료에 가해지는 압력과 속도를 제어할 수 있어 과도한 압력으로 인한 균열이나 파손을 방지할 수 있습니다.
6) 샘플 추적성을 위한 레이저 마킹/코딩 기능을 갖추고 있습니다.

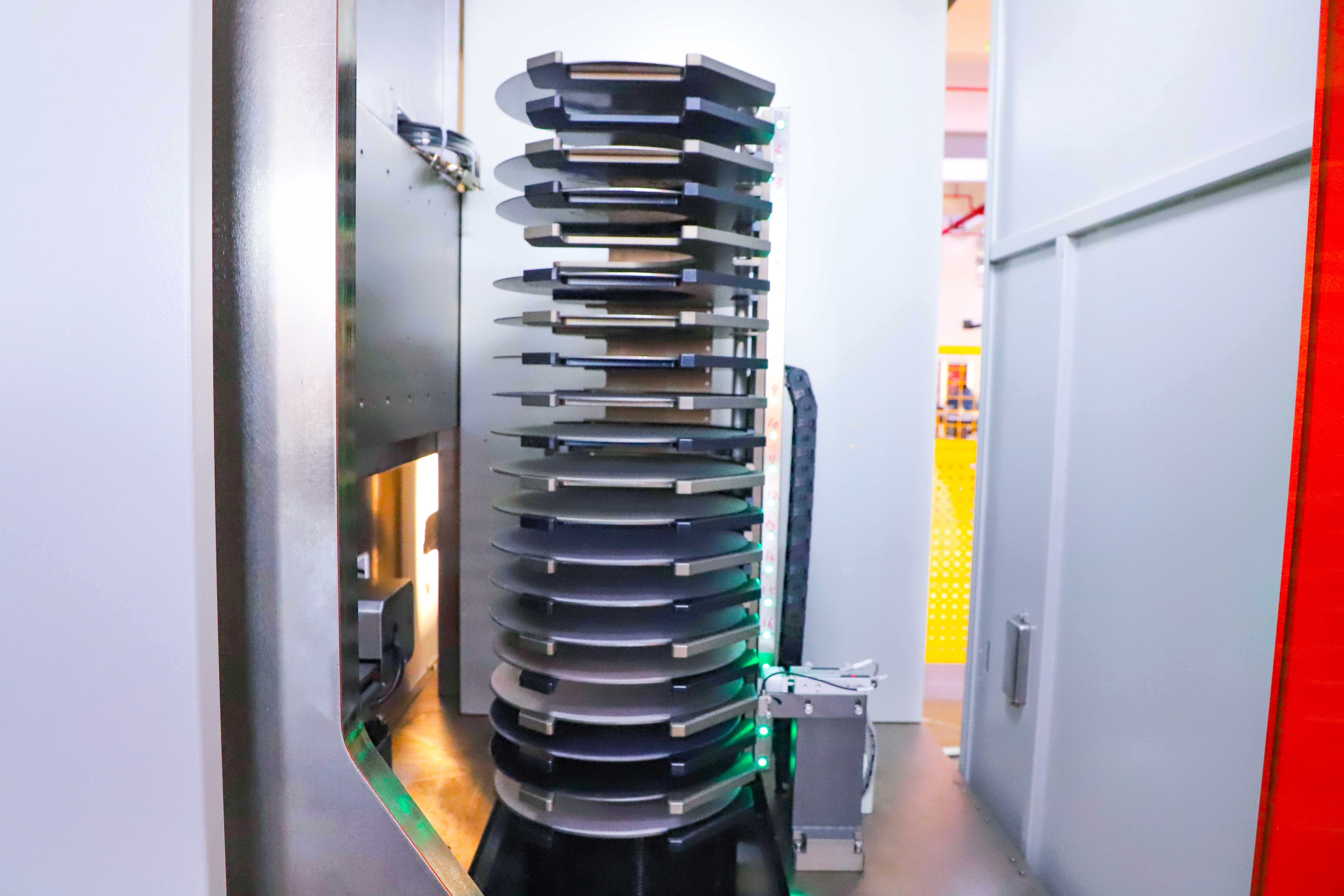

7) 자동 연삭 디스크 전환 기능이 있는 이중 워크스테이션; 최대 20개의 연삭 디스크를 수용할 수 있습니다.
8)지면/연마된 표면을 촬영할 수 있습니다.
9) 서로 다른 연마액 4개 세트로 구성되며 그 중 2개는 기계적 교반 기능이 있습니다. 4개 세트 모두 액체 레벨 경보 기능을 갖추고 있습니다.
10) 초음파 세척, 물 헹굼, 공기 건조 기능을 갖춘 세척 스테이션이 포함되어 있습니다.

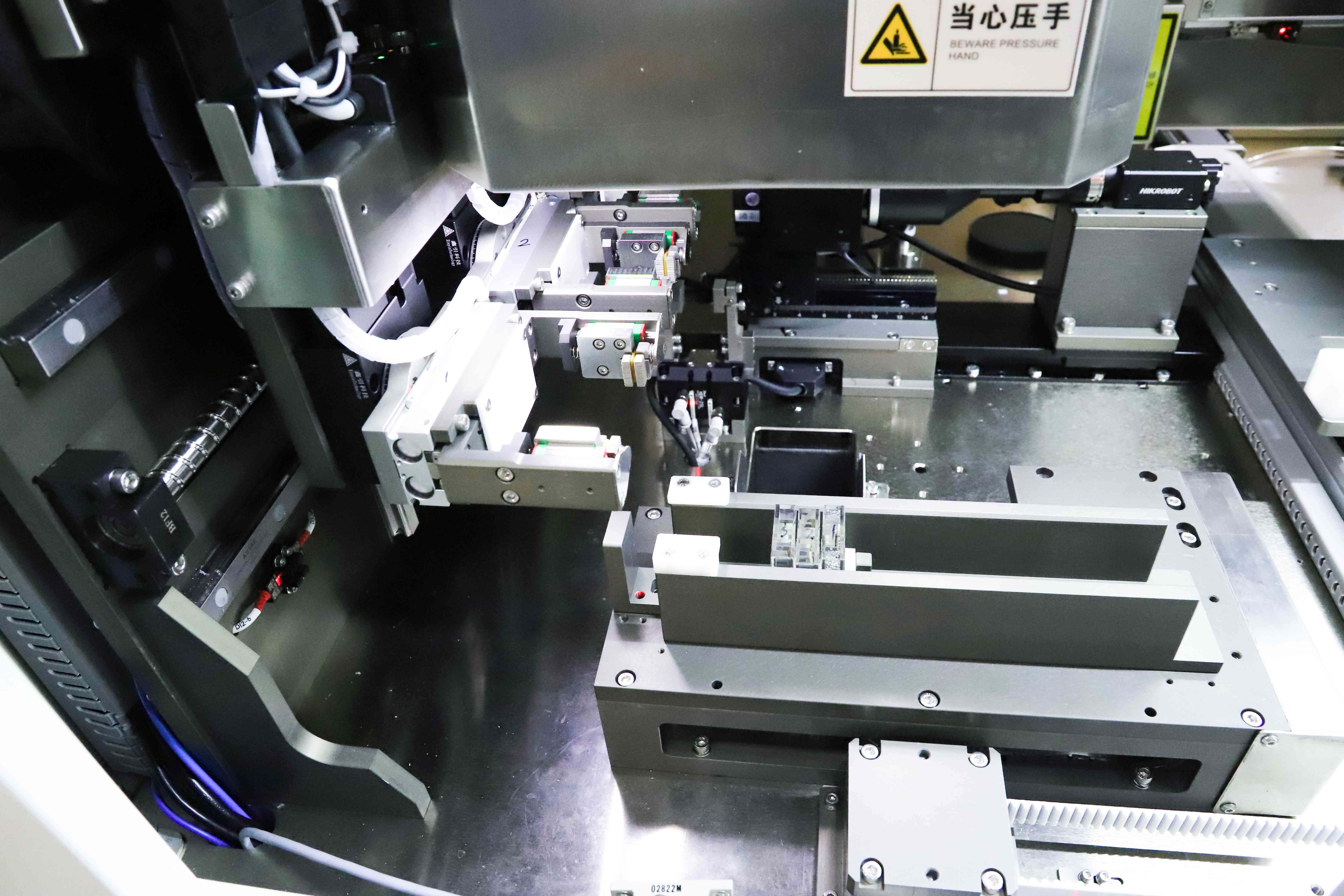

11) 처리된 샘플은 준비된 표면이 긁히지 않도록 앞면이 위로 향하게 놓고 회수 트레이에 질서정연하게 배열됩니다.
기술 사양
| WIT-1 | ||
| 입력 | 전원공급장치 | AC 220V/50Hz 접지, 총 전력: 7Kw, 정격 전력: 2Kw |
| 압축공기 | 0.6~0.7MPa, 호스 OD=Φ10mm | |
| 외부 물 연결 | <0.3Mpa, 파이프 OD=Φ10mm | |
| 샘플 장착 상자 | 크기 39×47×12mm / 30*27*12mm, 최대 수량 21개 | |
| 출력 | 배수 | 배수관 외경 32mm |
| 퇴원 | 배출된 샘플은 앞면이 위로 향하고 질서정연하게 배열됩니다. | |
| 안전 | 비상 정지 | 제어 회로와 전원 공급 장치를 차단하려면 누릅니다. |
| 안전 Door Lock | 안전 릴레이 및 안전 도어 잠금 장치, PLD 안전 보호 수준. | |
| 3색 경보등 | 예 | |
| 제어 | PLC 제어 | 메인 화면: 15인치 / 보조 화면: 7인치 |
| 컴퓨터 화면 | 듀얼 디스플레이, 24인치 | |

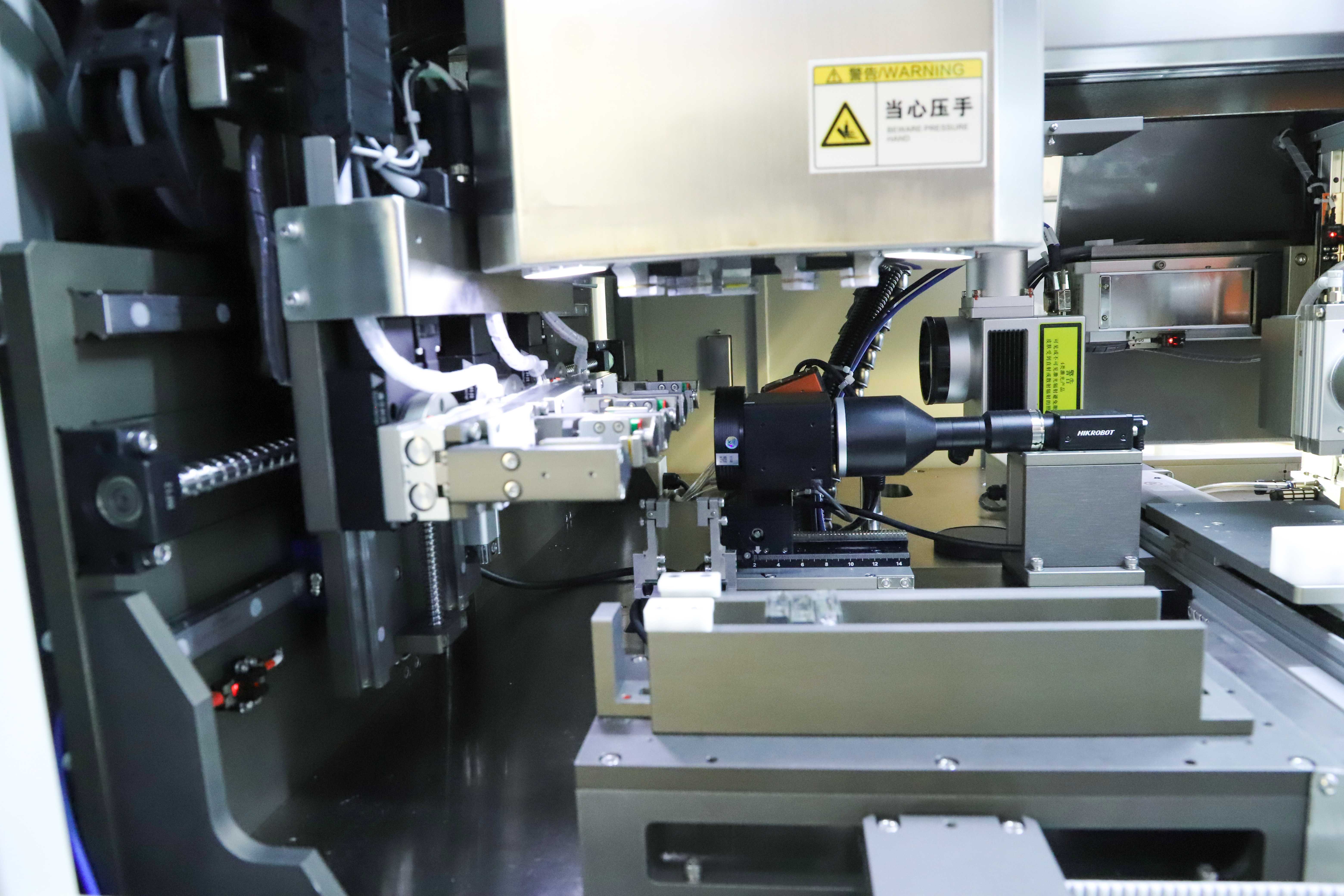

| 정렬 시스템 | CCD 카메라 | 25메가픽셀 |
| 사진 시야 | 35x35mm | |
| 레이저 마킹/판독 | 예 | |
| 최대 라인 수 | 30 | |
| 선 그리기 방법 | 형상선을 기준으로 지정된 거리 변환. | |

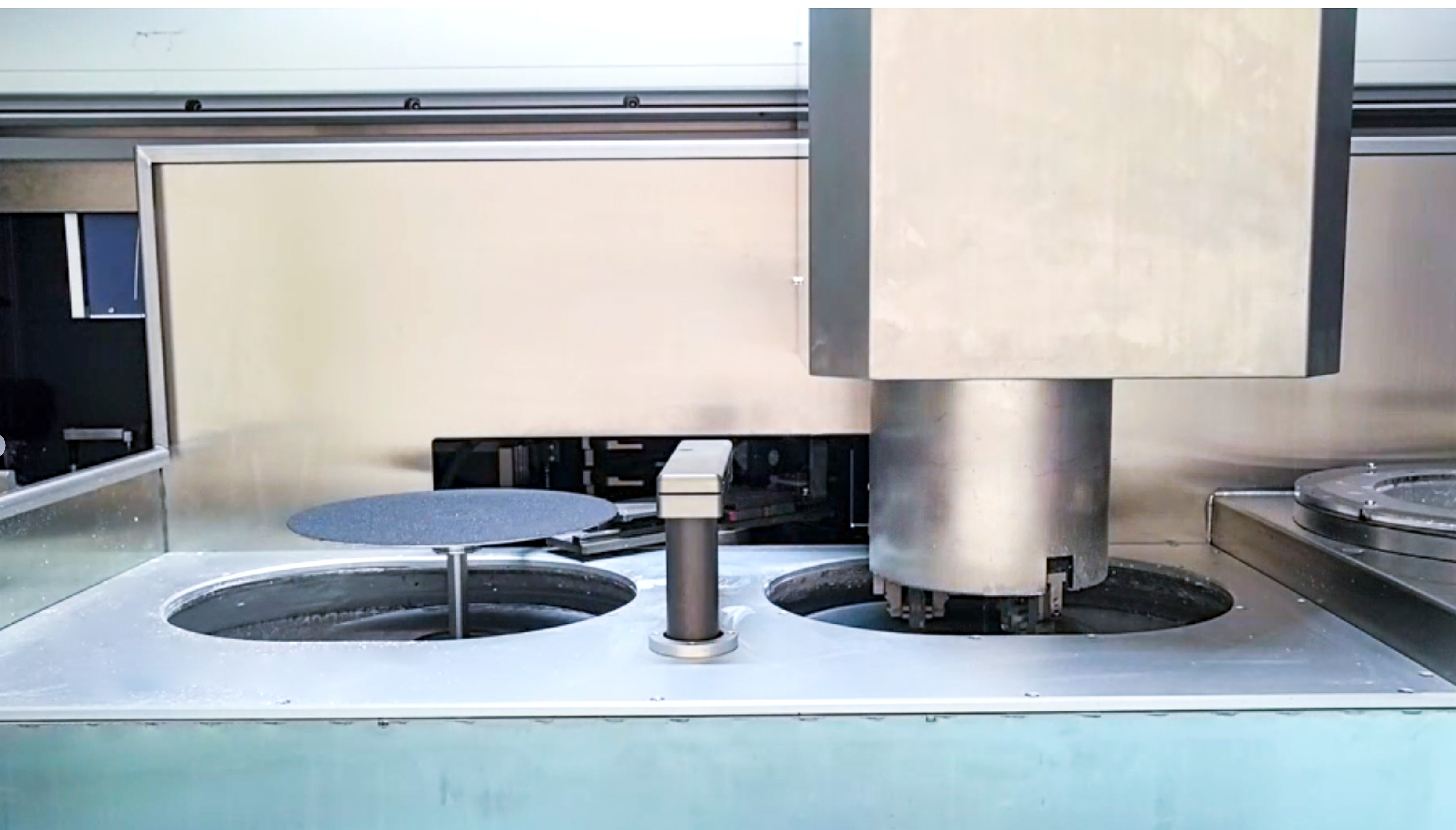

| 연삭/연마 스테이션 | 연삭 스테이션 | 2 |
| 연삭 디스크 직경 | Φ254mm | |
| 회전 속도 | 100-1000rpm | |
| 모터 파워 | 1Kw | |
| 움직이는 그라인딩 헤드 | 보유 샘플 수 | 3 |
| 모터 파워 | 0.4Kw | |
| 회전 속도 | 0-360° 왕복 스윙 | |
| 압력 | 5-100N | |
| 디스펜싱 시스템 | 디스펜싱 그룹 | 4그룹 X 각 1.8L |
| 유량 | 0-50ml/분 | |
| 교반 | 2개 그룹, 기계적 교반 | |
| 액체 수위 경고 | 예 | |
| 디스크 저장 | 디스크 수 | 20 |
| 디스크 수명 경고 | 사용량이나 분쇄력에 따라 | |
| 청소 | 청소 Methods | 물 헹굼, 초음파, 고속 디스크 회전 건조 |
| 건조 스테이션 | 독립적인 공기 건조 | |
| 샘플 준비 프로세스 라이브러리 | 프로그램 그룹 | 30 |
| 프로그램당 최대 단계 | 10 | |
| 단일 단계 종료 조건 | 남은 분쇄량 [min 0.001mm], 분쇄량 [min 0.001mm] 또는 분쇄 시간 | |
| 단일 단계 연삭 모드 | 압력 [0-100N] 또는 속도 [최소 0.001mm/s] | |
| 치수 | 스크린 및 라이트 접기 | 2400x1320x2000mm |
| 무게 | 1500kg | |
